З чого складається кулер для води: внутрішні та зовнішні вузли

Кулер для води складається не з однієї універсальної схеми, а з кількох груп вузлів: подачі води, нагрівання, охолодження, видачі та керування. Їх набір залежить від моделі. Нижче — карта основних деталей і відмінностей без інструкцій з розбирання.

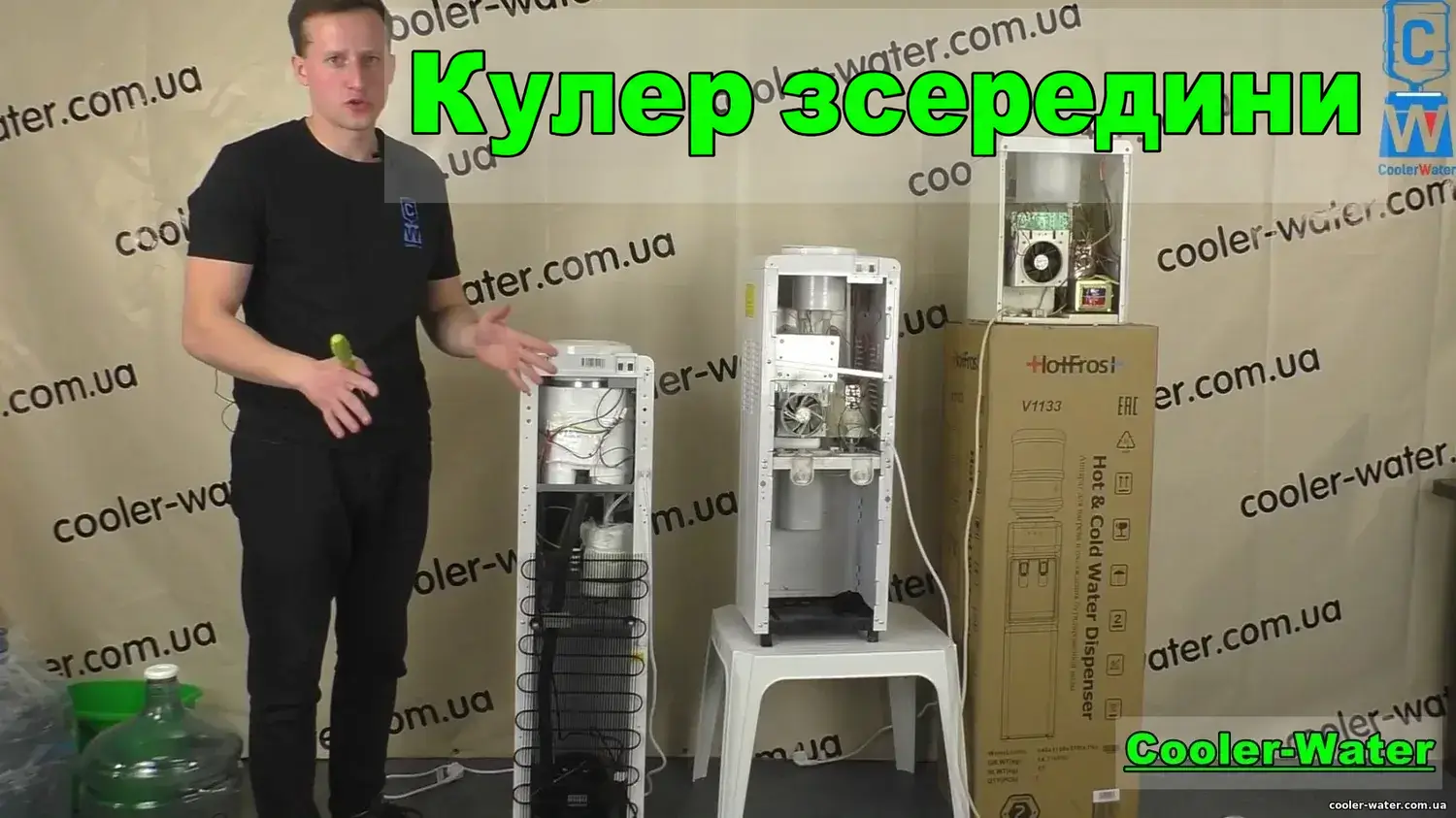

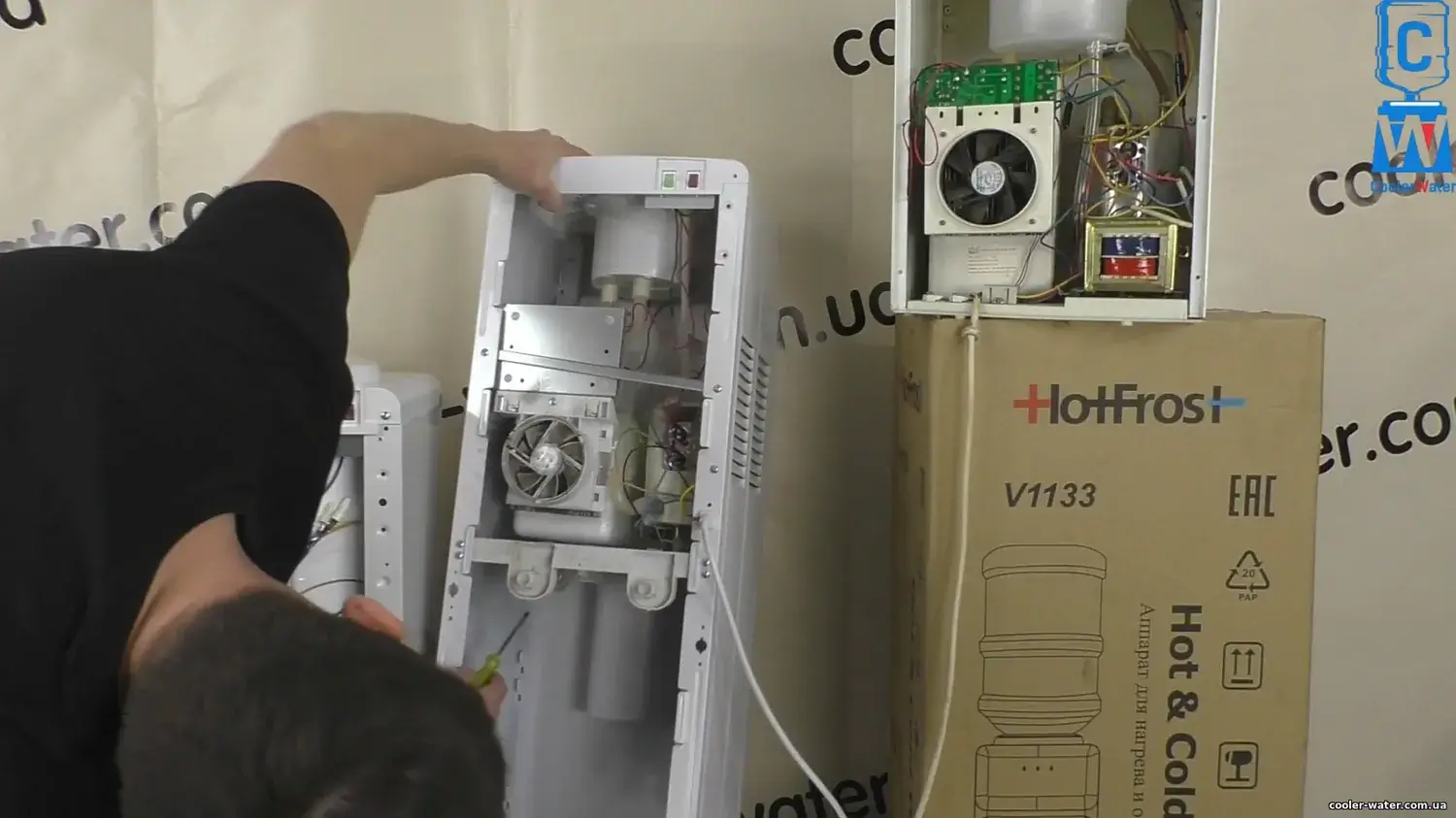

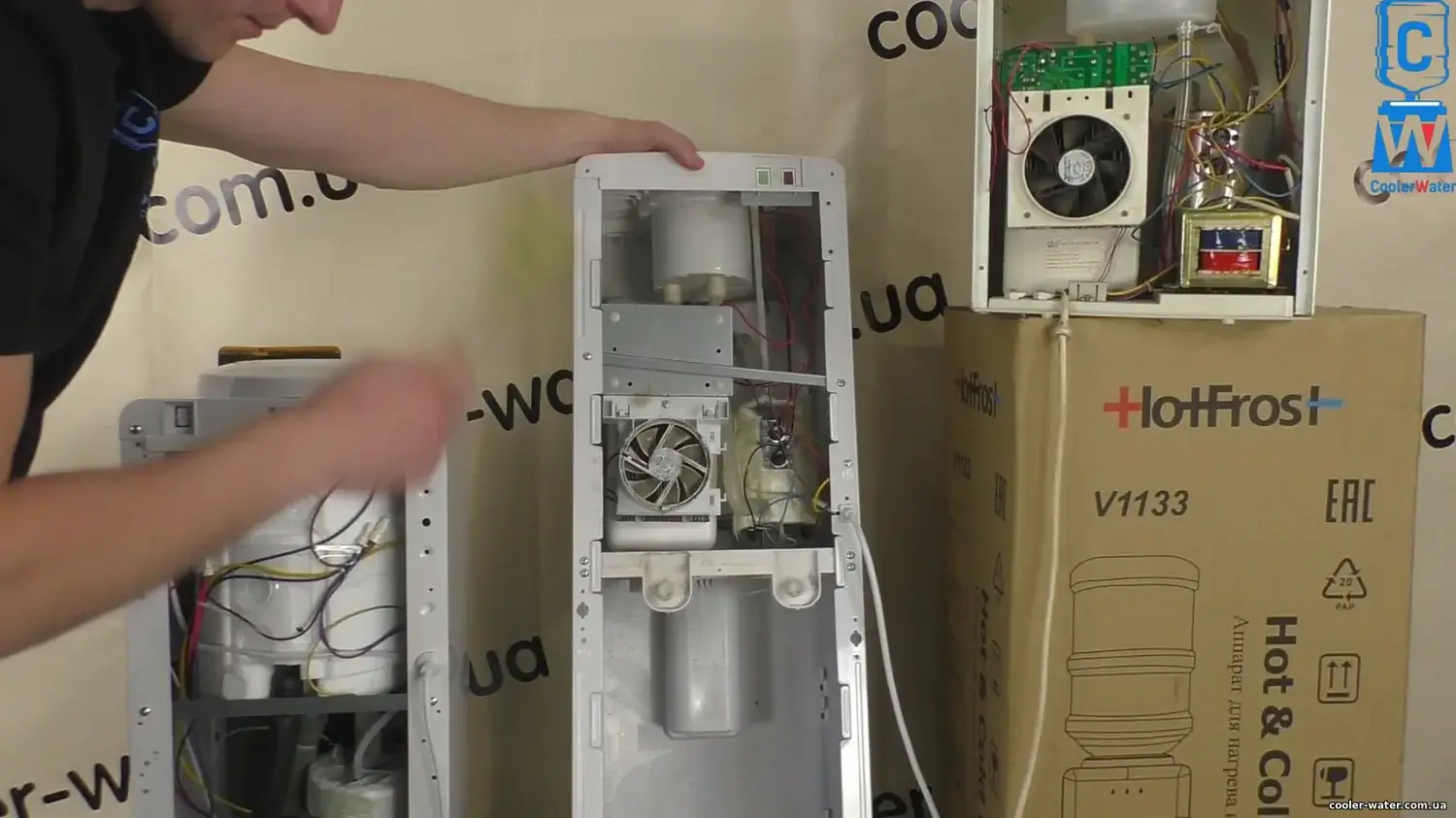

Важливо: фото й відео показують відкриті корпуси в сервісних умовах. Не знімайте панелі та не торкайтеся баків, проводки, нагрівального елемента, плати, вентилятора, компресора чи холодильного контуру без інструкції саме вашої моделі й потрібної кваліфікації.

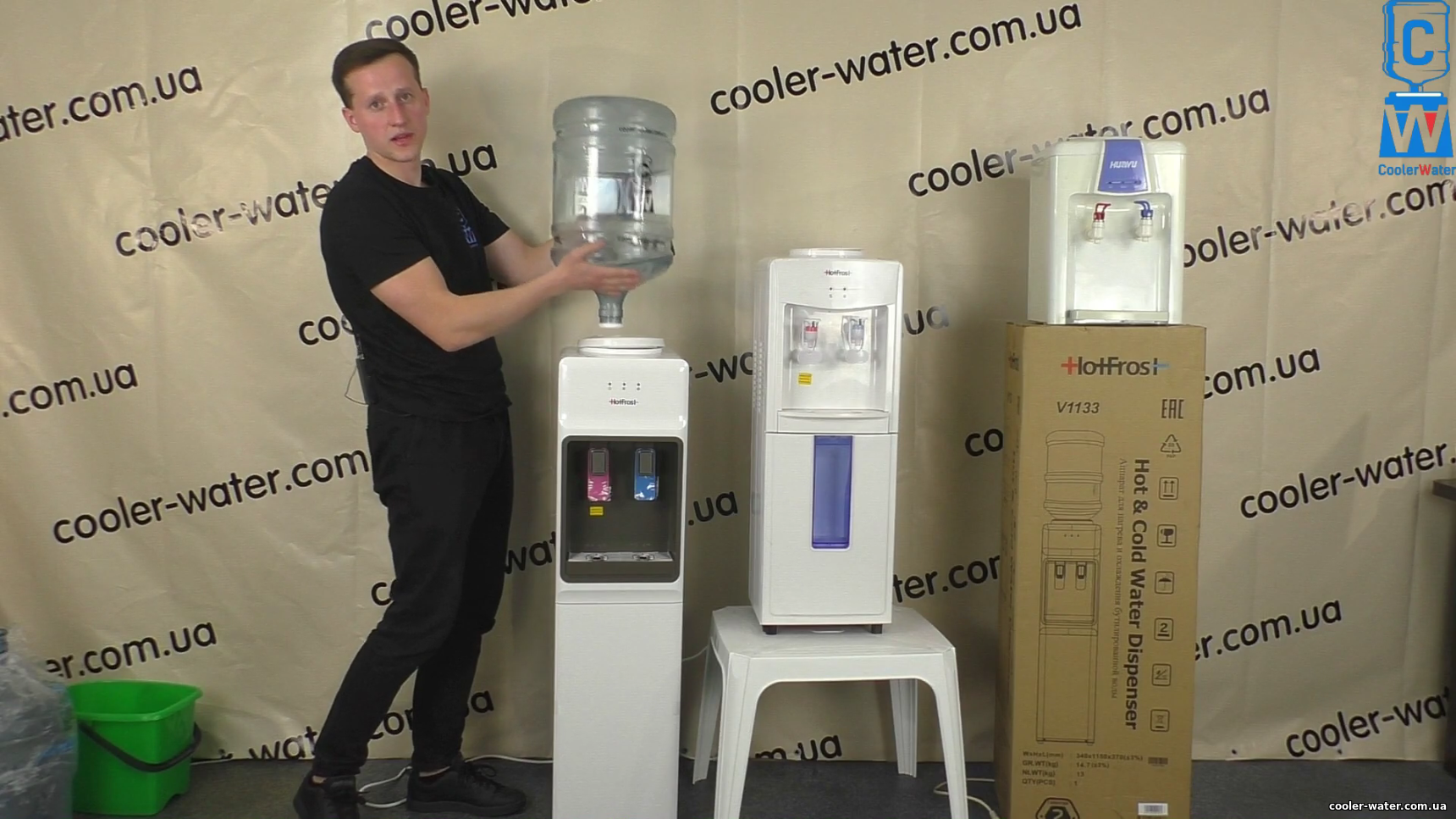

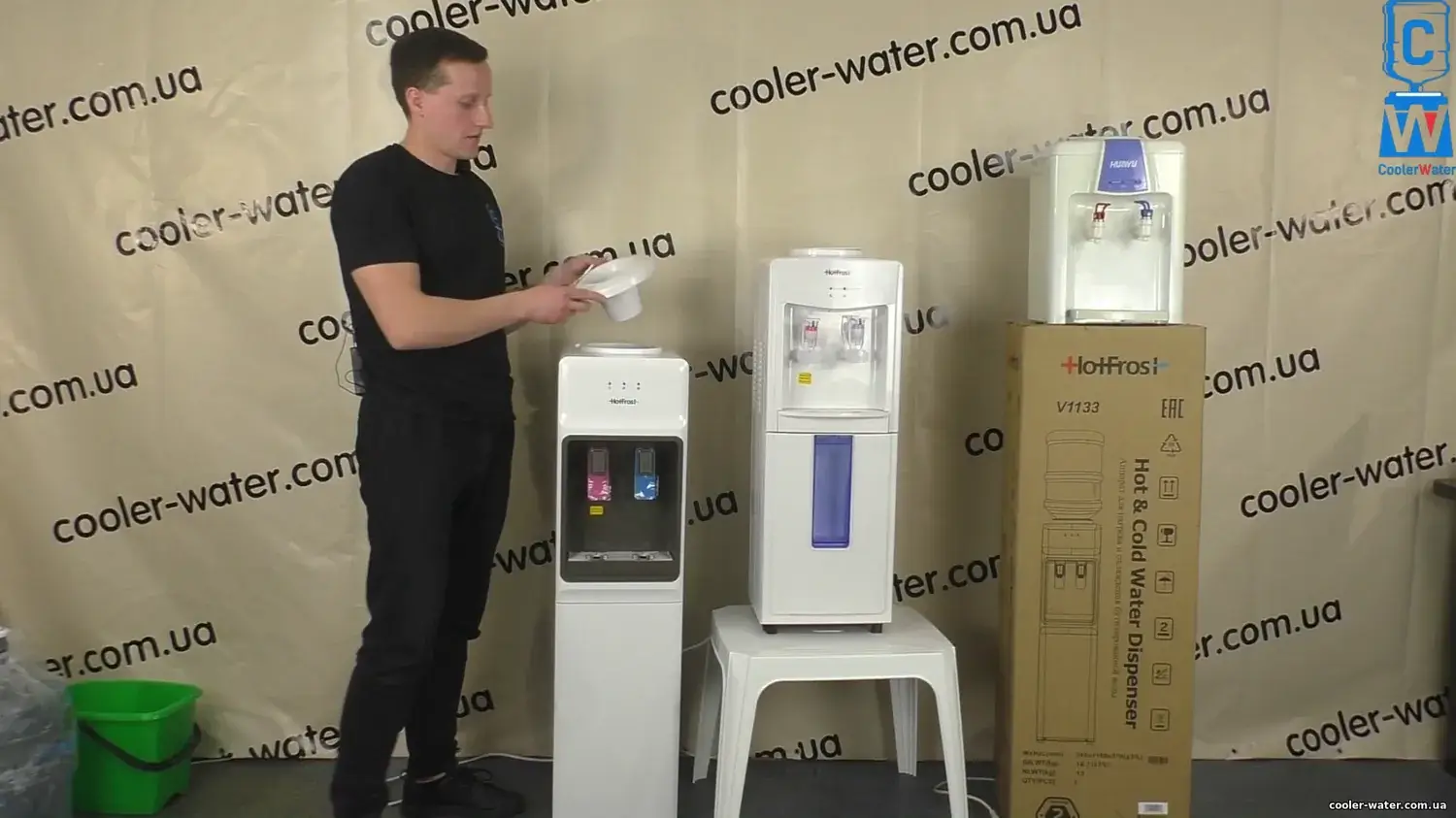

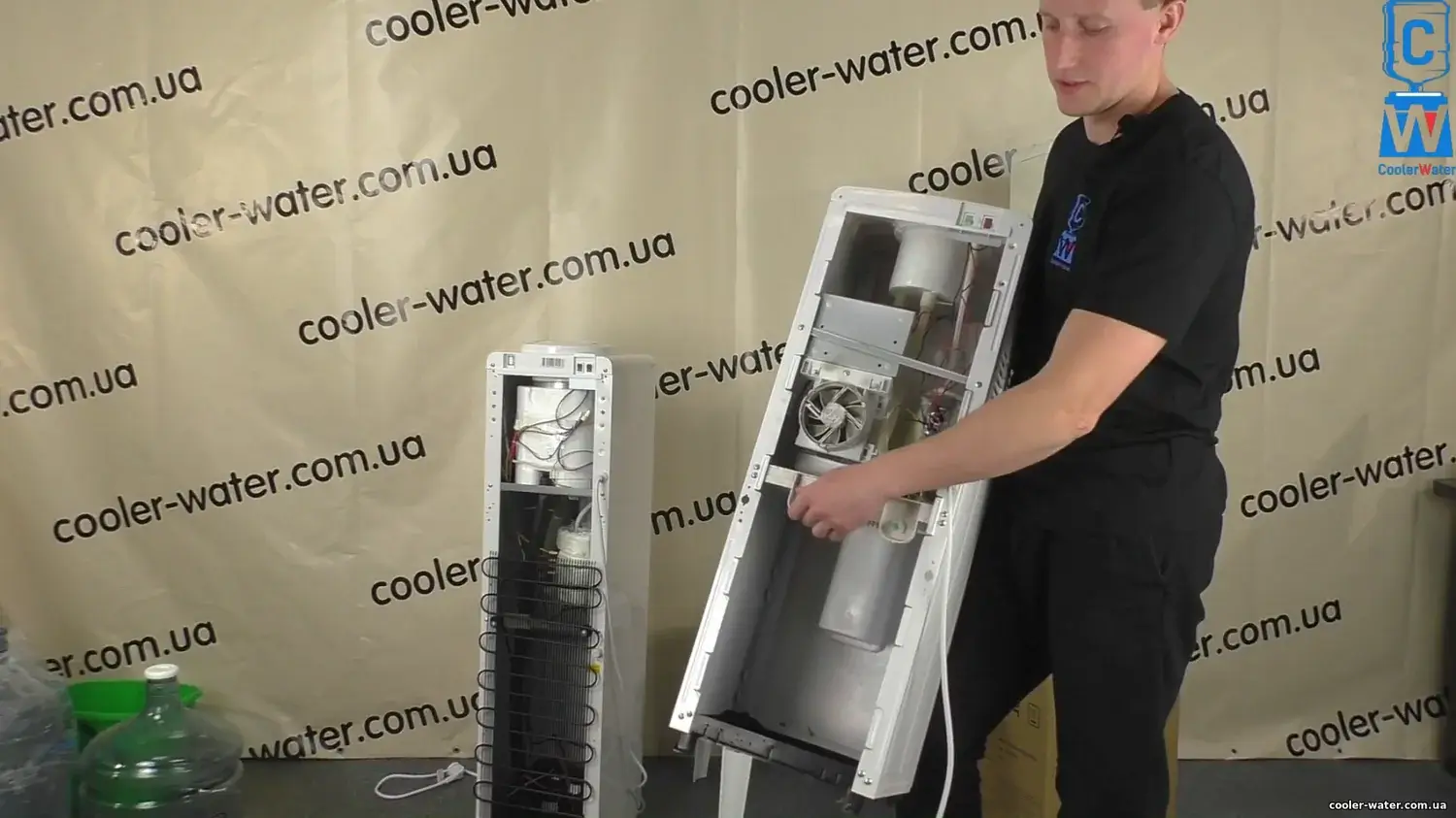

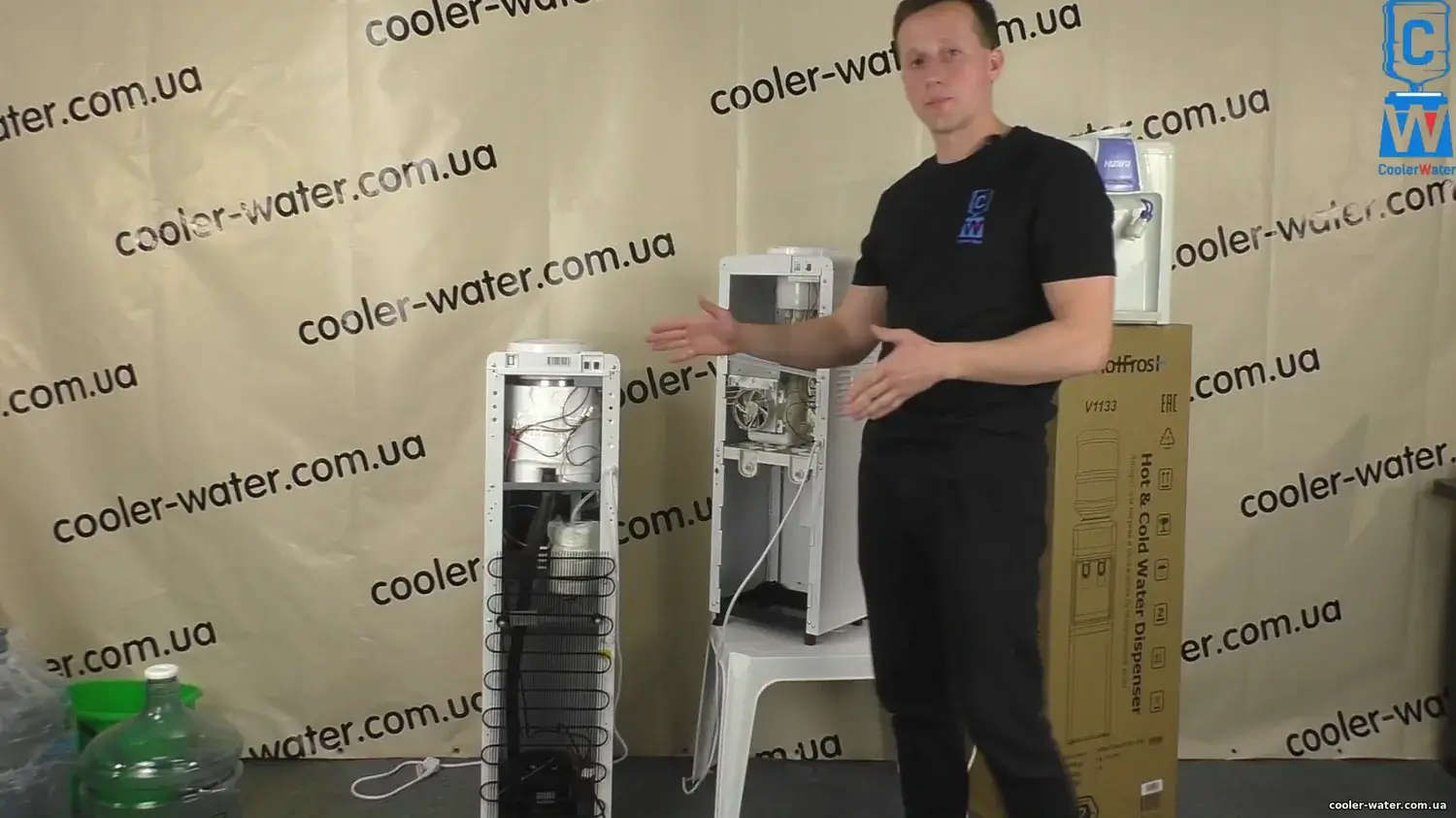

На прикладі двох підлогових кулерів видно, що компоновка вузлів відрізняється.

Коротка схема: як вода проходить через кулер

1. Джерело води. Це верхній або нижній бутель, а в пурифаєрі — підключення до водопроводу.
2. Подаючий вузол. Бутлеприймач, зонд із трубкою, насос або вхідний клапан — залежно від типу апарата.
3. Водяний тракт. Резервуар, трубки, з'єднання та окремі канали направляють воду до потрібного контуру.
4. Підготовка температури. Вода надходить до нагрівального вузла, охолоджувального вузла або каналу води без зміни температури, якщо така функція передбачена.
5. Видача. Кран, кнопка чи електромагнітний клапан відкриває потік у зоні наливу.

Кількість баків, їх об'єм, матеріал, розташування трубок і спосіб керування потрібно перевіряти в паспорті та на схемі конкретної моделі.

Зовнішні вузли кулера

Бутлеприймач або нижній відсік

У кулері з верхнім завантаженням бутель встановлюють над корпусом. Вода проходить через бутлеприймач до внутрішнього водяного тракту. Форма штока, клапана та ущільнення залежить від моделі.

У кулері з нижнім завантаженням бутель стоїть у нижньому відсіку. У поширеній схемі зонд і трубка з'єднують його з насосом, який подає воду до внутрішніх баків. Індикатор порожнього бутля та датчики є лише в тих моделях, де це передбачено виробником.

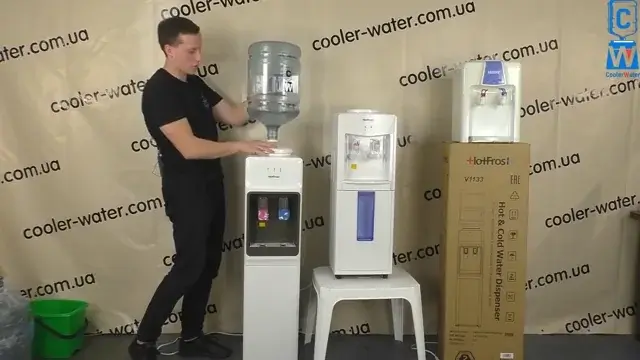

У відео показано верхнє завантаження. Нижнє завантаження має іншу систему подачі води.

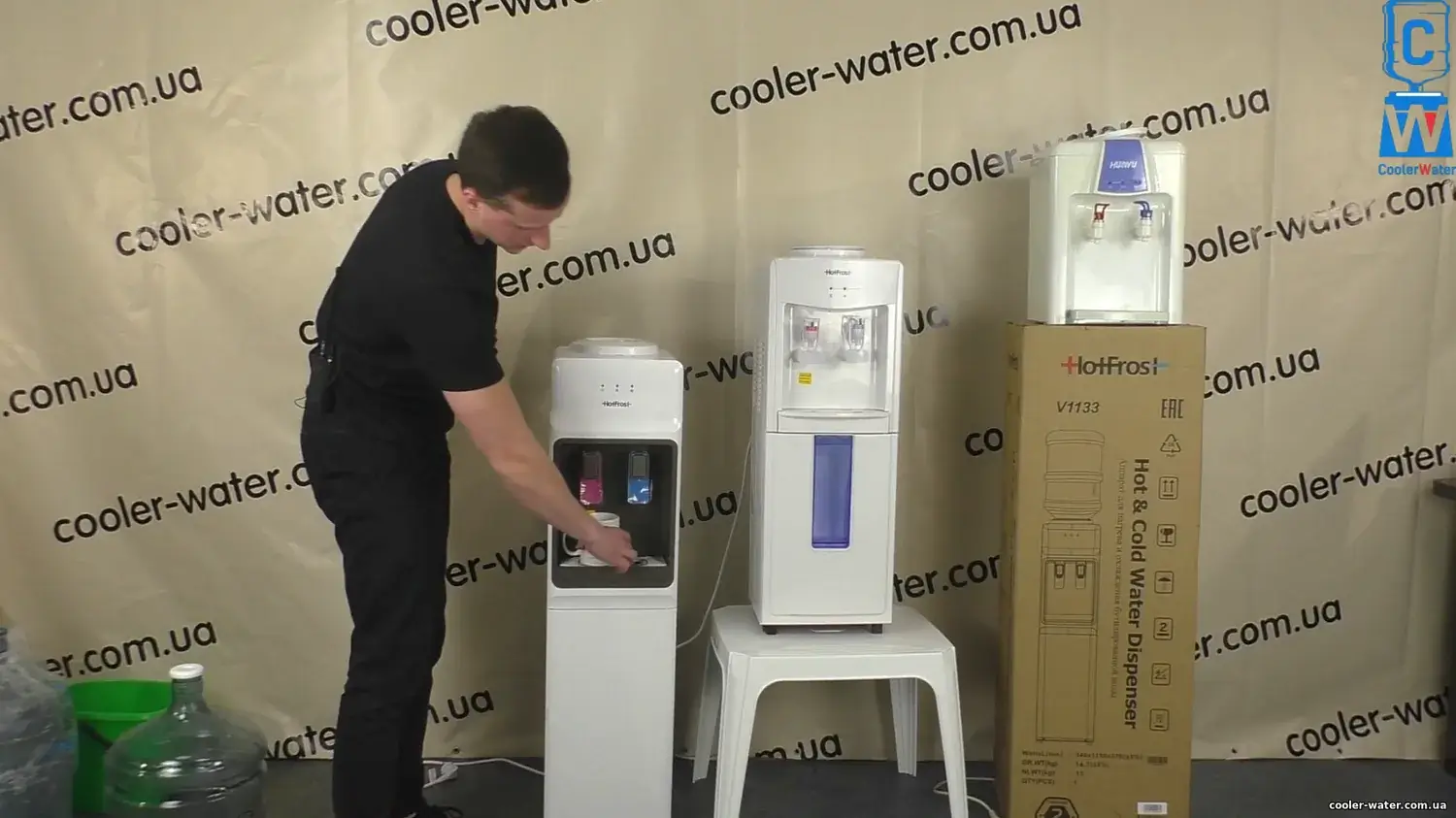

Крани, кнопки та зона наливу

Воду подають механічні крани, клавіші або електронно керовані клапани. Окремий захист гарячої води може бути частиною крана чи кнопки. Кількість виходів не завжди дорівнює кількості баків: схема залежить від того, чи є гаряча, холодна та вода без зміни температури.

Краплезбірник, індикатори та перемикачі

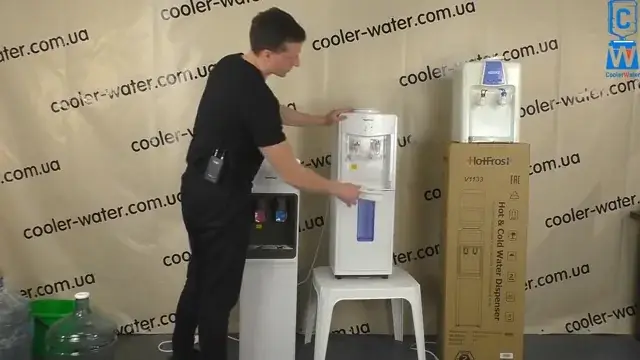

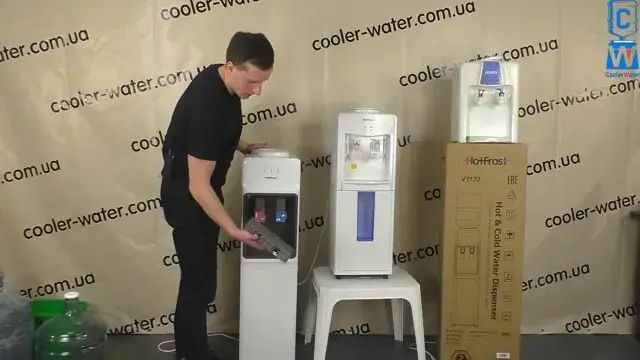

Знімний краплезбірник утримує випадкові краплі під час наливу, але не є резервуаром для внутрішнього протікання. Індикатори показують стани, передбачені конкретною моделлю: живлення, нагрівання, охолодження, порожній бутель або помилку. Перемикачі можуть окремо вмикати нагрівання й охолодження.

Внутрішній водяний тракт

Усередині вода рухається через резервуар або розподільний вузол, трубки та з'єднання до баків і кранів. У частині моделей окремо проходять лінії гарячої, холодної та води без зміни температури. У нижньому завантаженні до цього тракту додається насосна подача; у пурифаєрі — вхід від водопроводу та фільтрація.

Силіконова чи інша харчова трубка, фітинг, ущільнення або бак підбираються не за зовнішньою схожістю, а за точною моделлю й схемою під'єднання. Навіть у схожих корпусах можуть відрізнятися діаметр, кріплення, робоча температура та розташування контактів.

Як влаштований нагрівальний вузол

Якщо модель нагріває воду, її нагрівальний вузол може включати бак, нагрівальний елемент, температурне керування та захисні компоненти. Після набору води система підтримує заданий виробником режим, періодично вмикаючи й вимикаючи нагрівання.

Не можна переносити будову одного бака на всі кулери: нагрівальний елемент, термостати, датчики, злив і кріплення можуть бути виконані по-різному. Тому ця стаття не містить порядку зняття бака або перевірки електрики.

Компресорне й електронне охолодження

Компресорна система

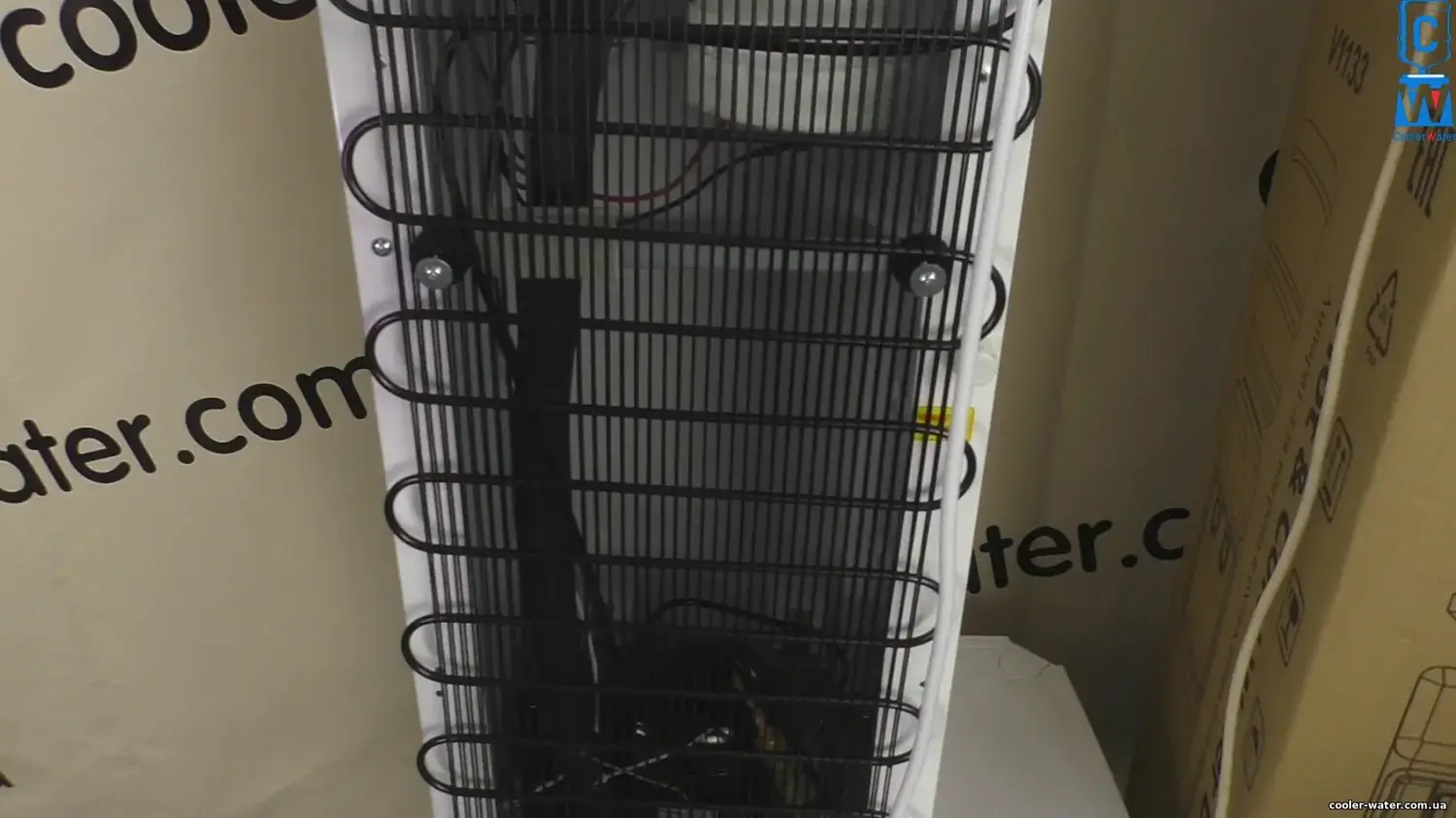

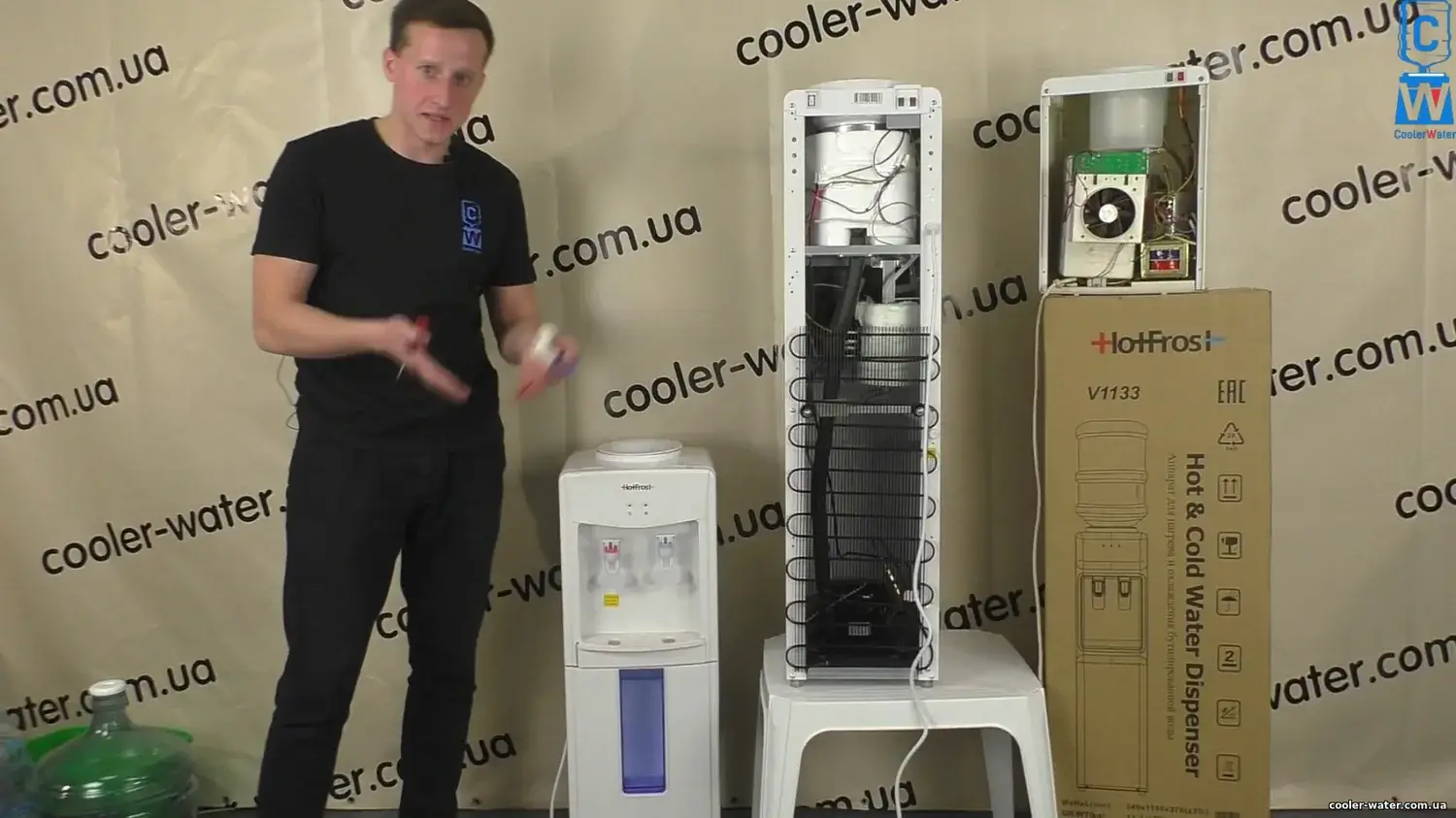

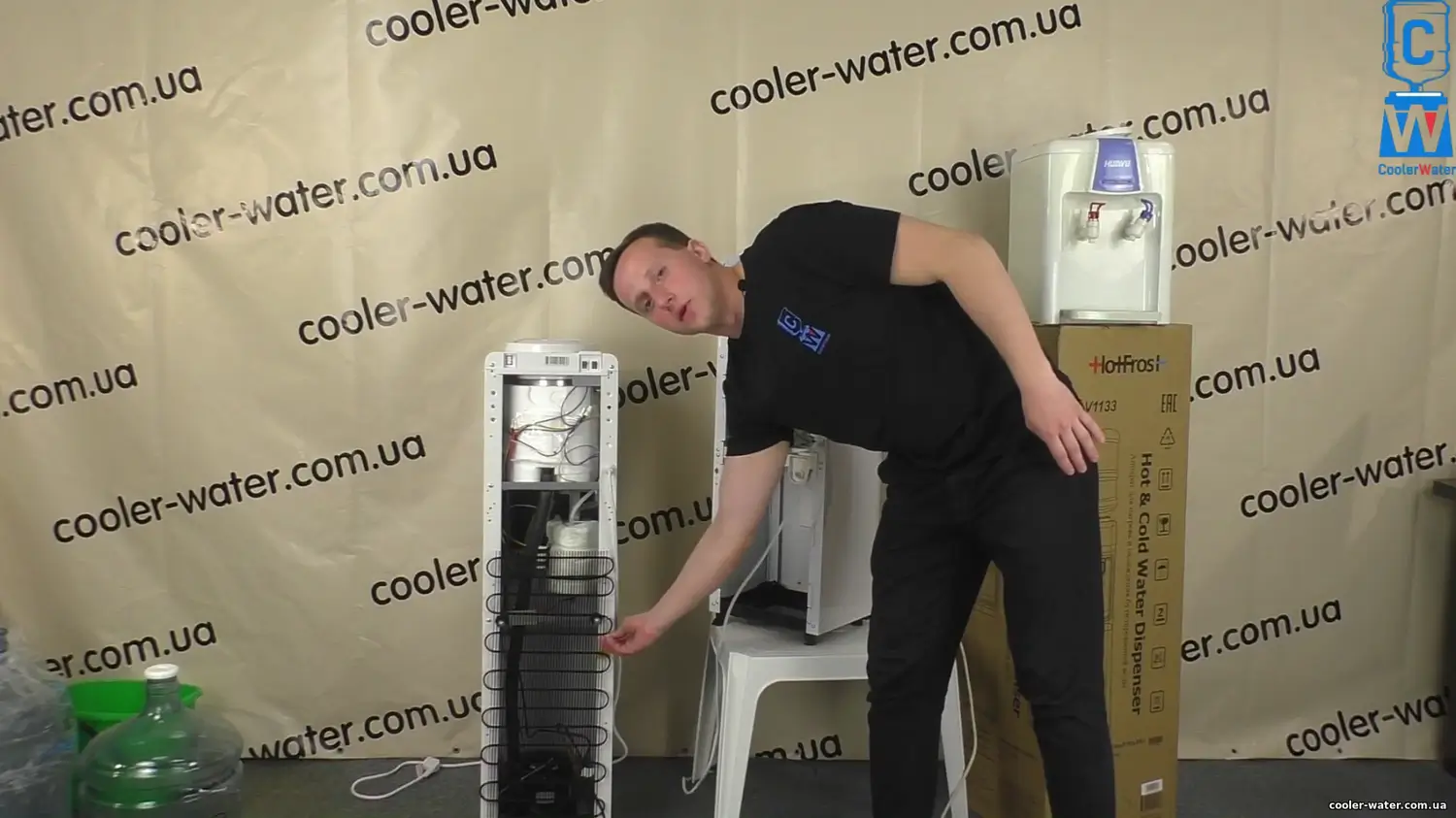

Компресорний кулер має холодильний контур. До нього належать компресор, конденсатор для відведення тепла, трубопровід із холодоагентом і вузол, що охолоджує воду. Розташування деталей залежить від моделі. Холодильний контур не слід відкривати, перегинати чи ремонтувати самостійно.

Електронна система

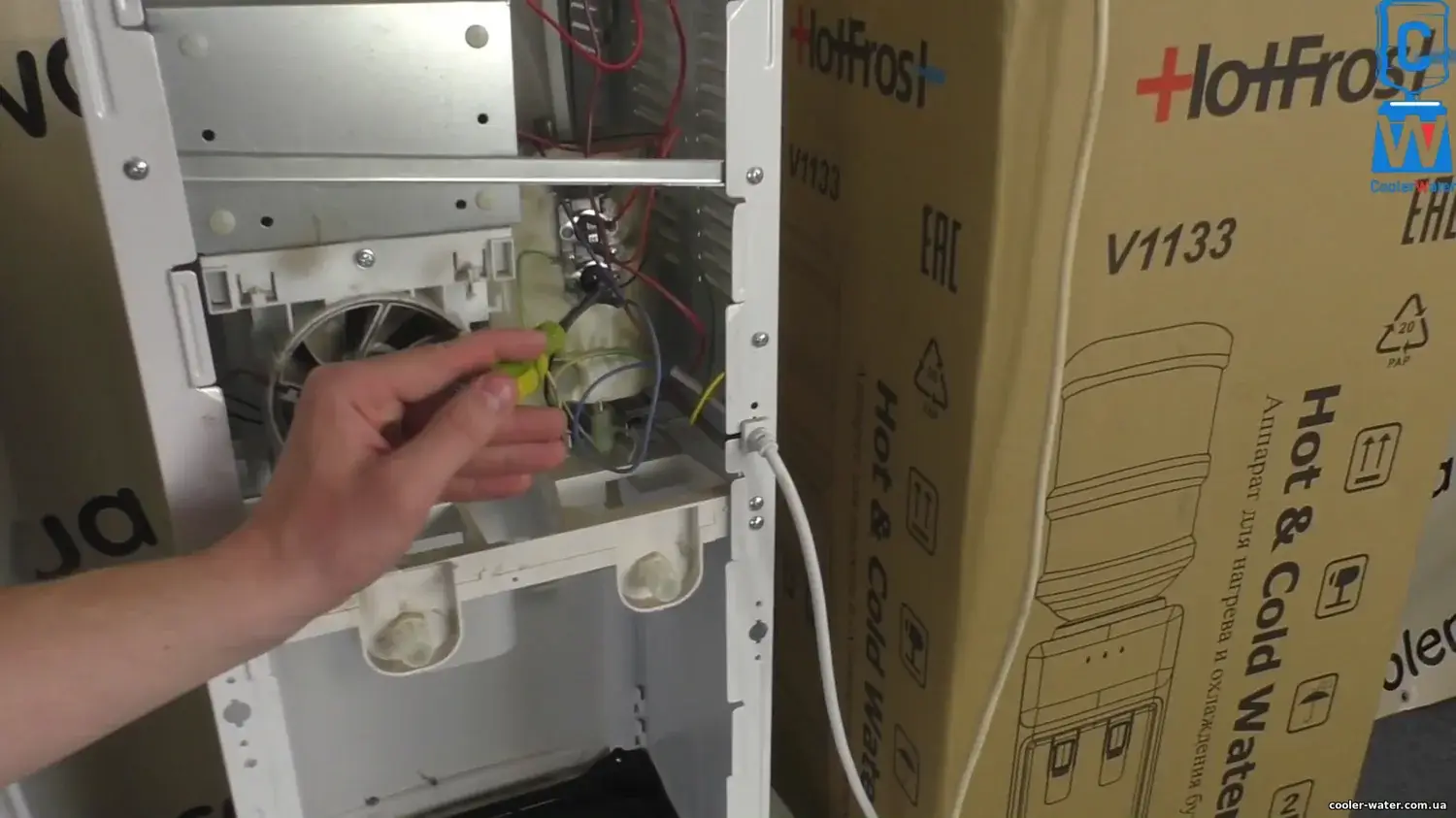

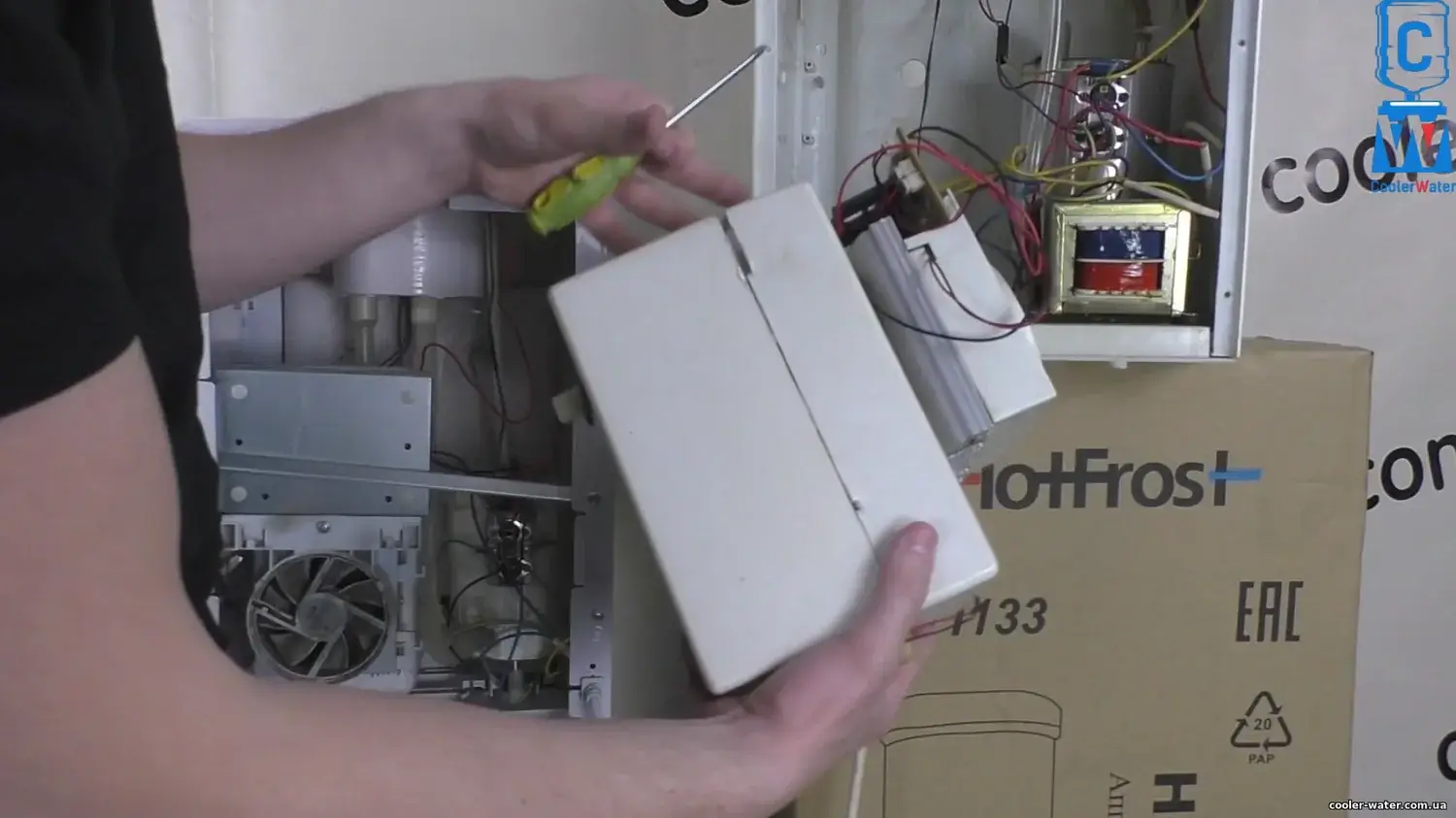

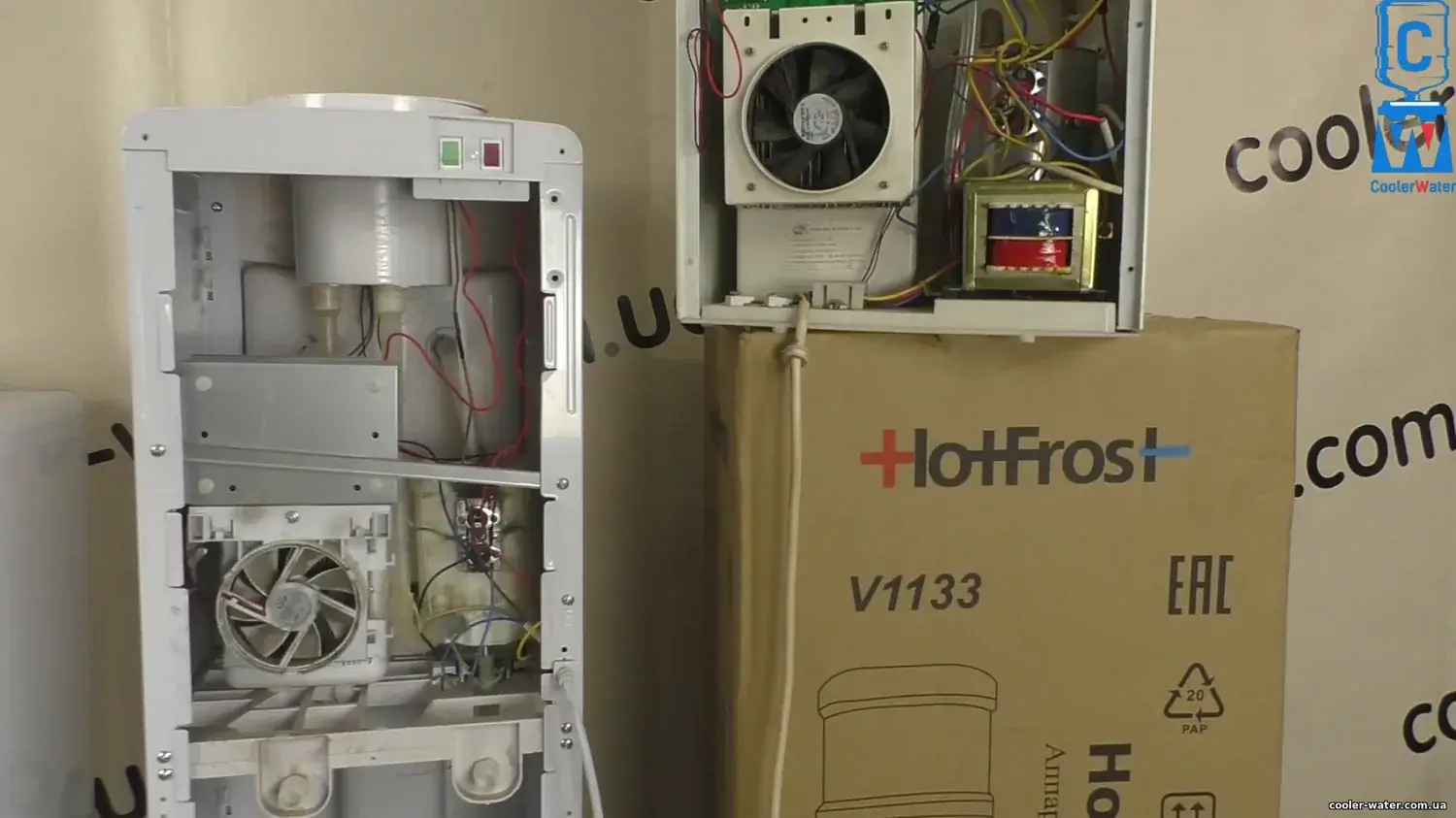

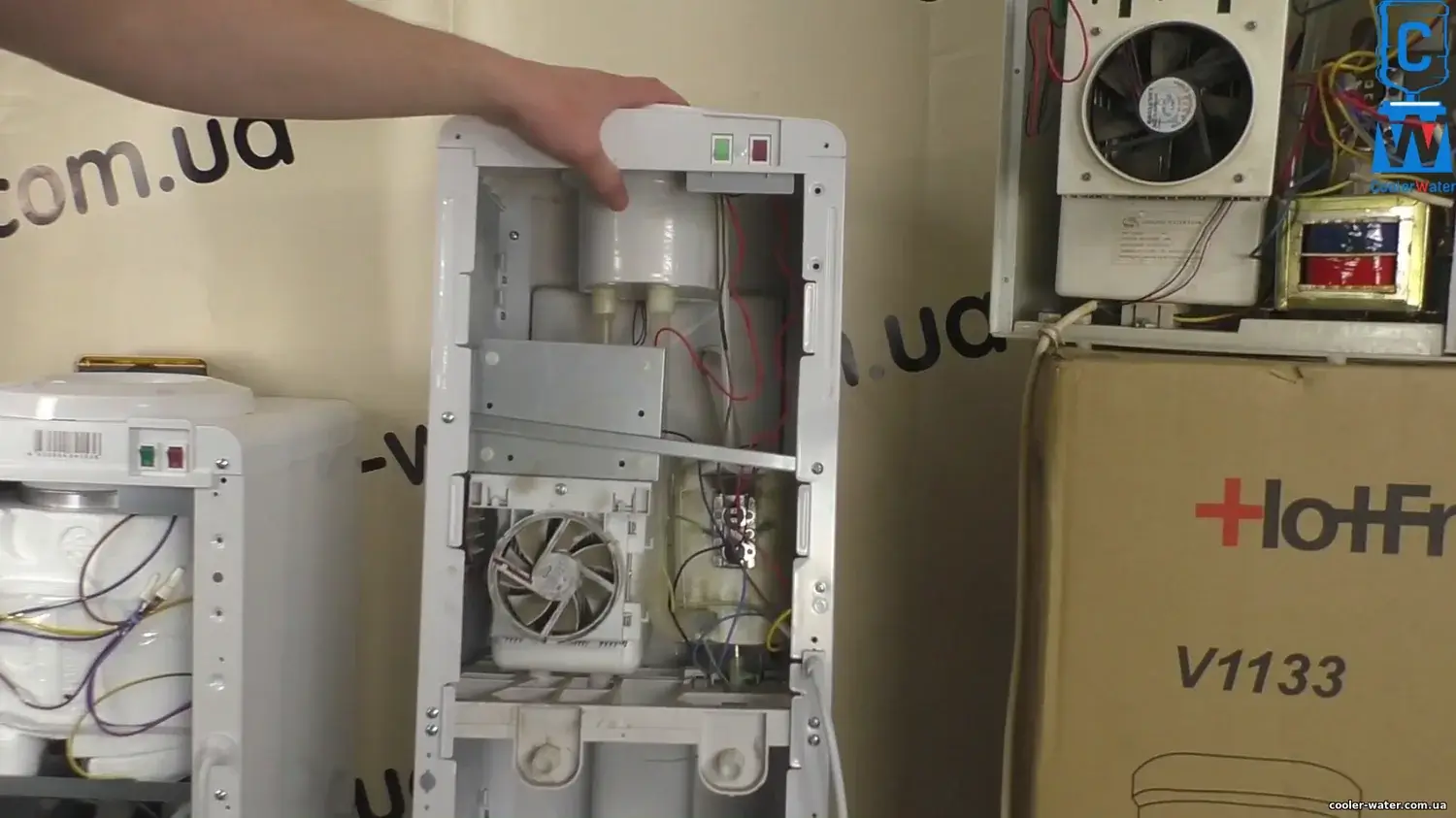

В електронному охолодженні використовуються термоелектричний модуль, тепловідвід і вентилятор. Вентилятор відводить тепло від радіатора, а плата та температурне керування керують роботою вузла. Конкретна компоновка, потужність і доступ до деталей відрізняються.

У моделі без охолодження холодильного або термоелектричного вузла немає. Такий апарат може подавати воду без зміни температури й окремо нагрівати її, якщо нагрівання передбачене.

Чим настільний кулер відрізняється від підлогового

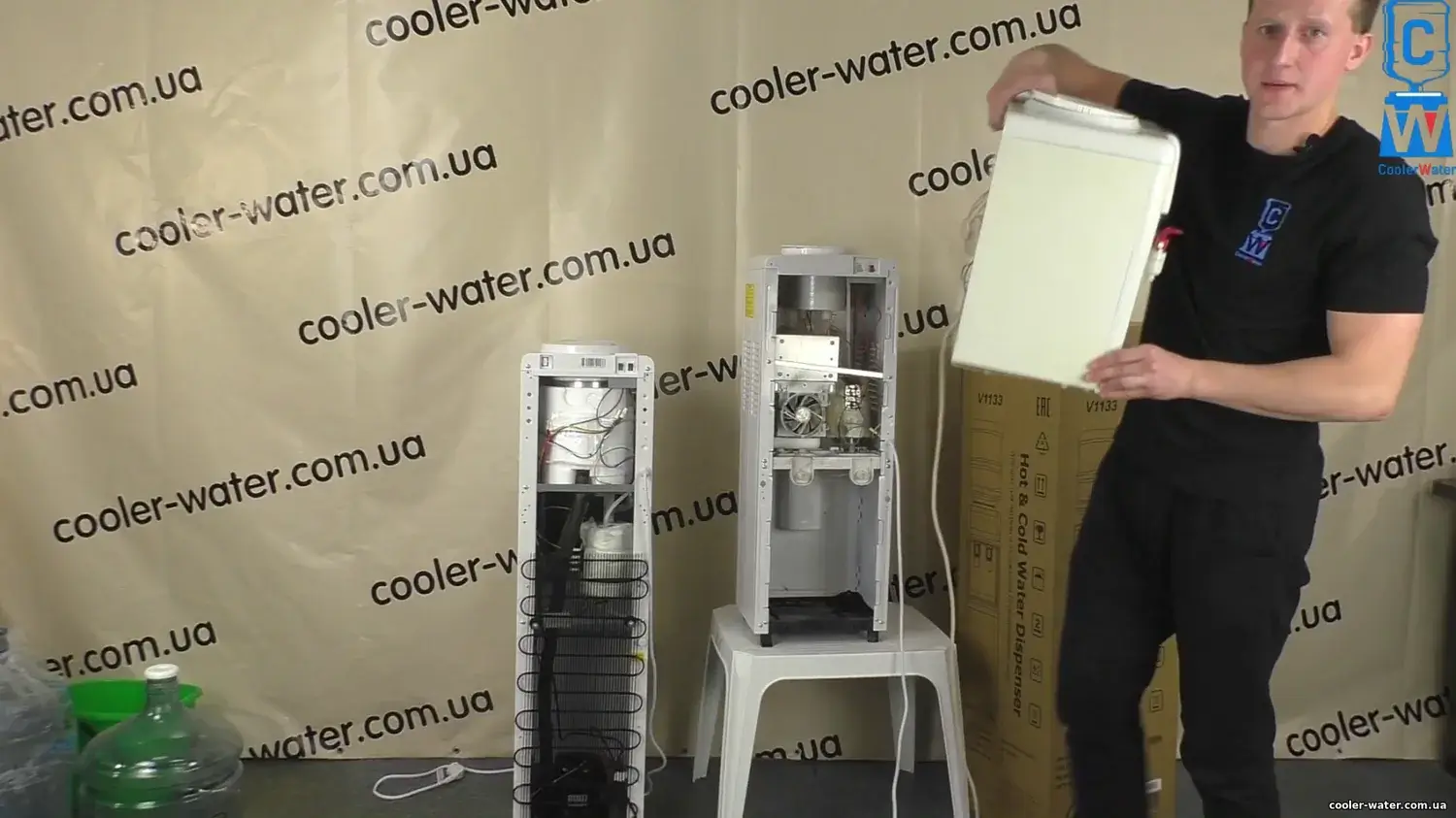

Настільний кулер має компактний корпус і потребує стійкої поверхні. За призначенням його вузли можуть бути такими самими групами, як у підлогової моделі: подача води, нагрівання, охолодження, крани та керування. Але настільний формат не гарантує конкретний тип охолодження, кількість баків або об'єм. Це потрібно перевіряти в характеристиках моделі.

Чим пурифаєр відрізняється від бутильованого кулера

Пурифаєр не потребує бутля: вода надходить із водопроводу через вхідний вузол і встановлені виробником ступені фільтрації. Далі вона може йти до баків нагрівання й охолодження або безпосередньо до видачі — залежно від конструкції.

Фільтри механічного очищення, вугільні картриджі, мембрани, насос, накопичувальний бак, UV-модуль і електромагнітні клапани є не в кожному пурифаєрі. Їх наявність, порядок і строк заміни визначаються тільки паспортом конкретної моделі.

Як визначити, які вузли є саме у вашому кулері

• знайдіть марку й точну модель на шильдику;
• перевірте тип джерела води: верхній бутель, нижній бутель або водопровід;
• у характеристиках знайдіть тип охолодження: компресорне, електронне або без охолодження;
• звірте кількість режимів води, кранів або кнопок;
• відкрийте інструкцію та схему саме цієї моделі, а не схожого корпусу.

Якщо кулер не нагріває, не охолоджує, не подає воду, протікає або має сліди перегрівання, вимкніть його з розетки й не відкривайте корпус за цією статтею. Для підбору рішення використовуйте діагностику та сервіс кулерів. Запчастину замовляйте лише після підтвердження несправного вузла та сумісності з моделлю.

Відео: будова кулера на конкретних прикладах

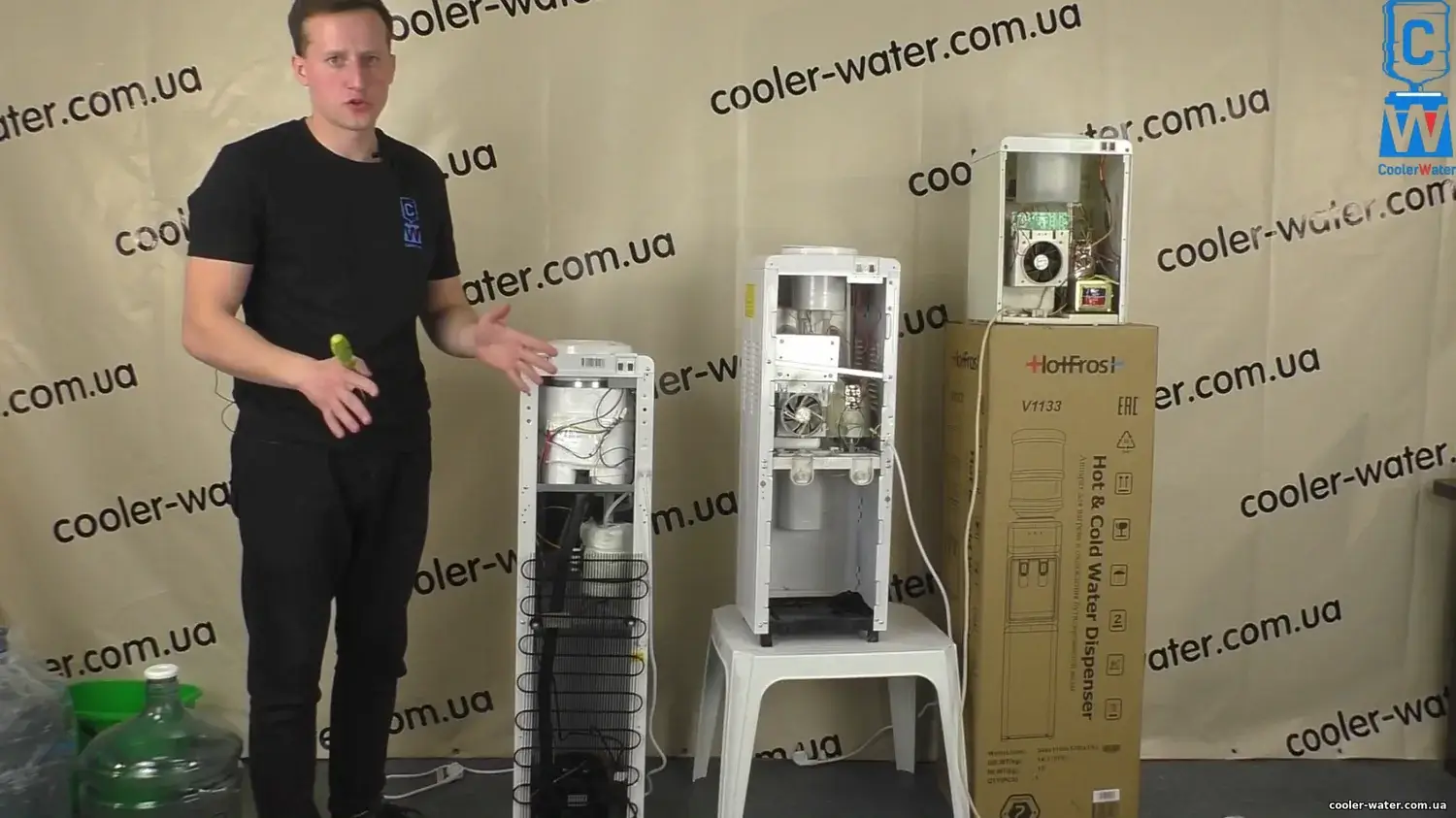

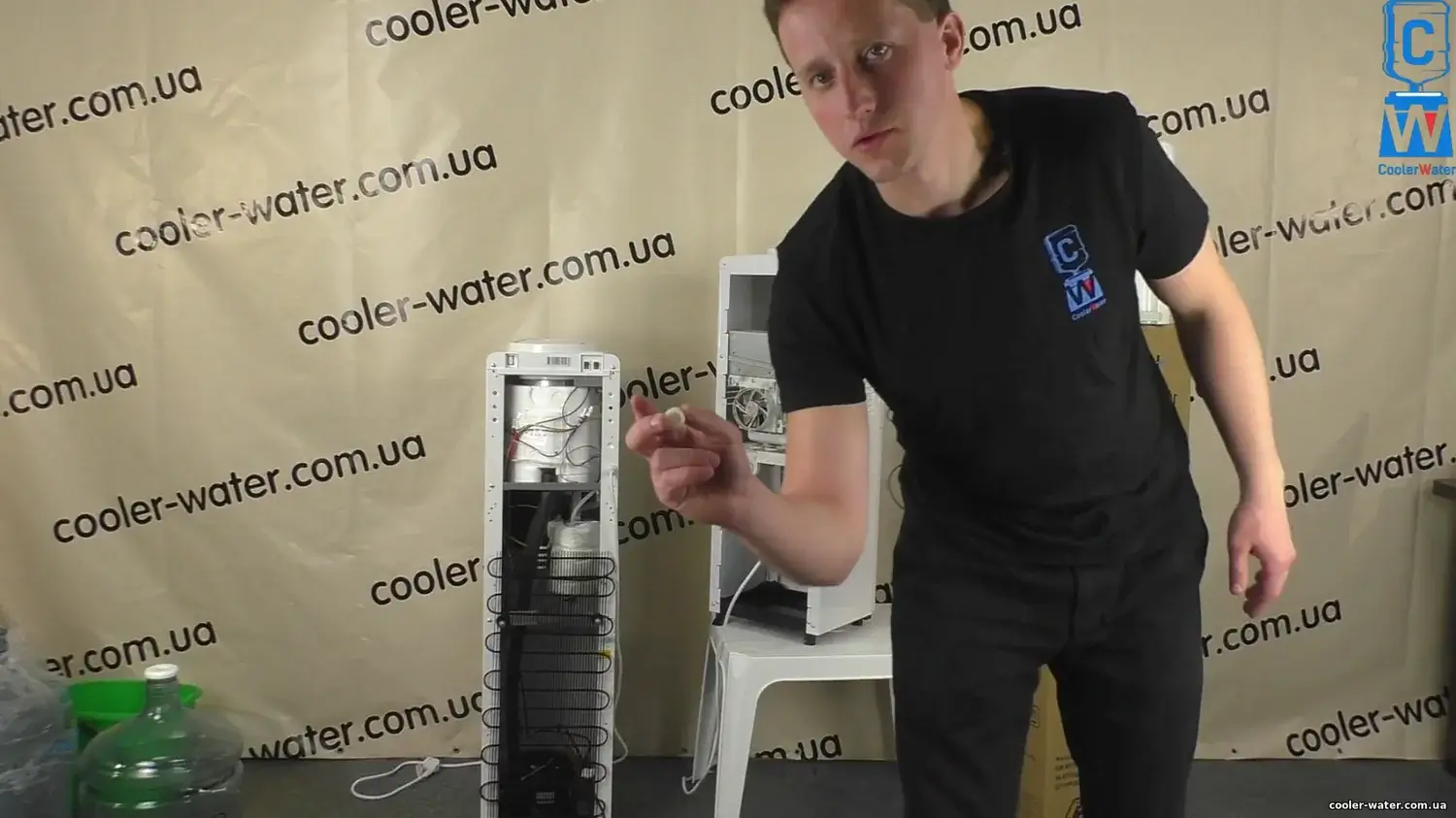

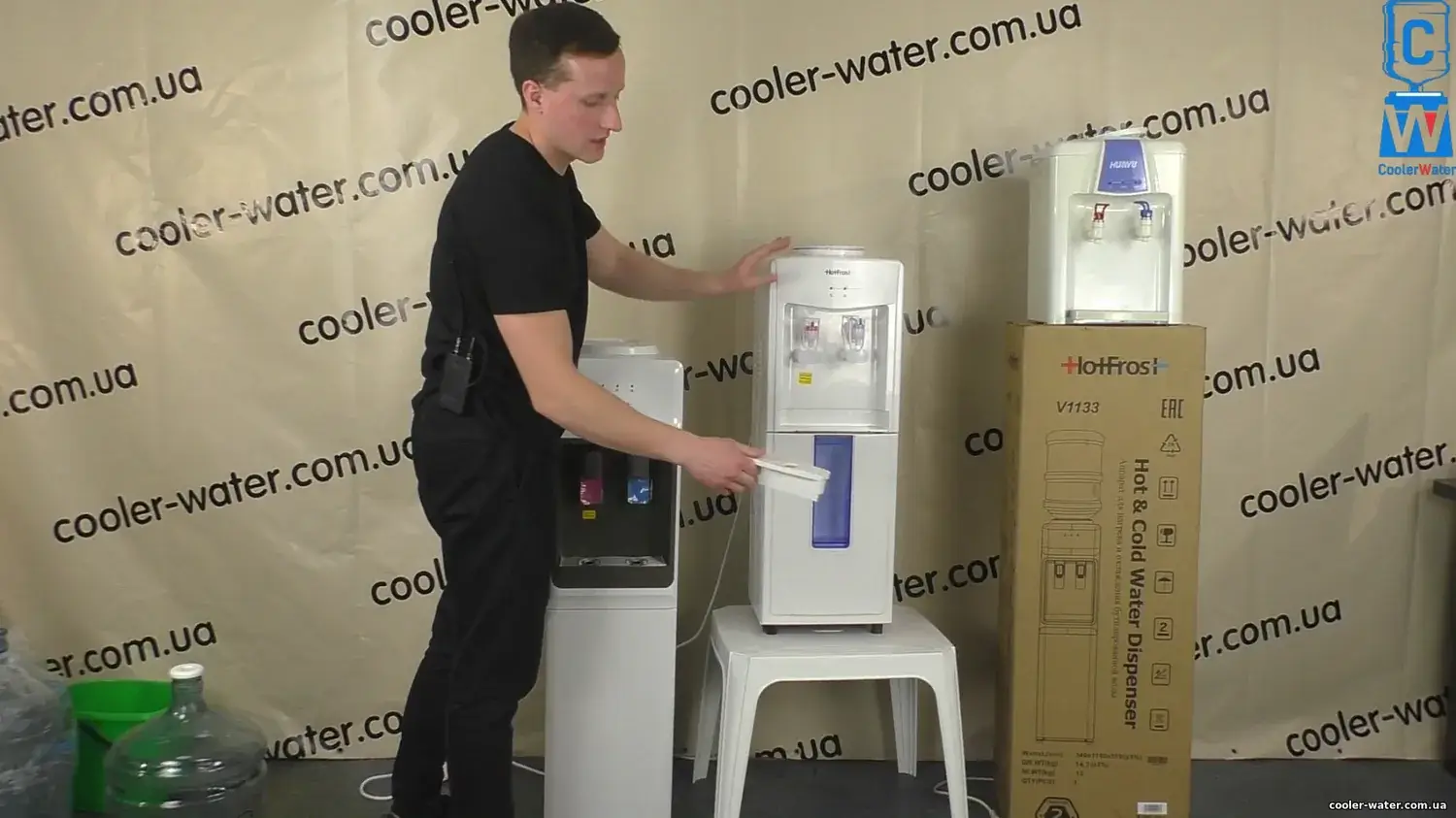

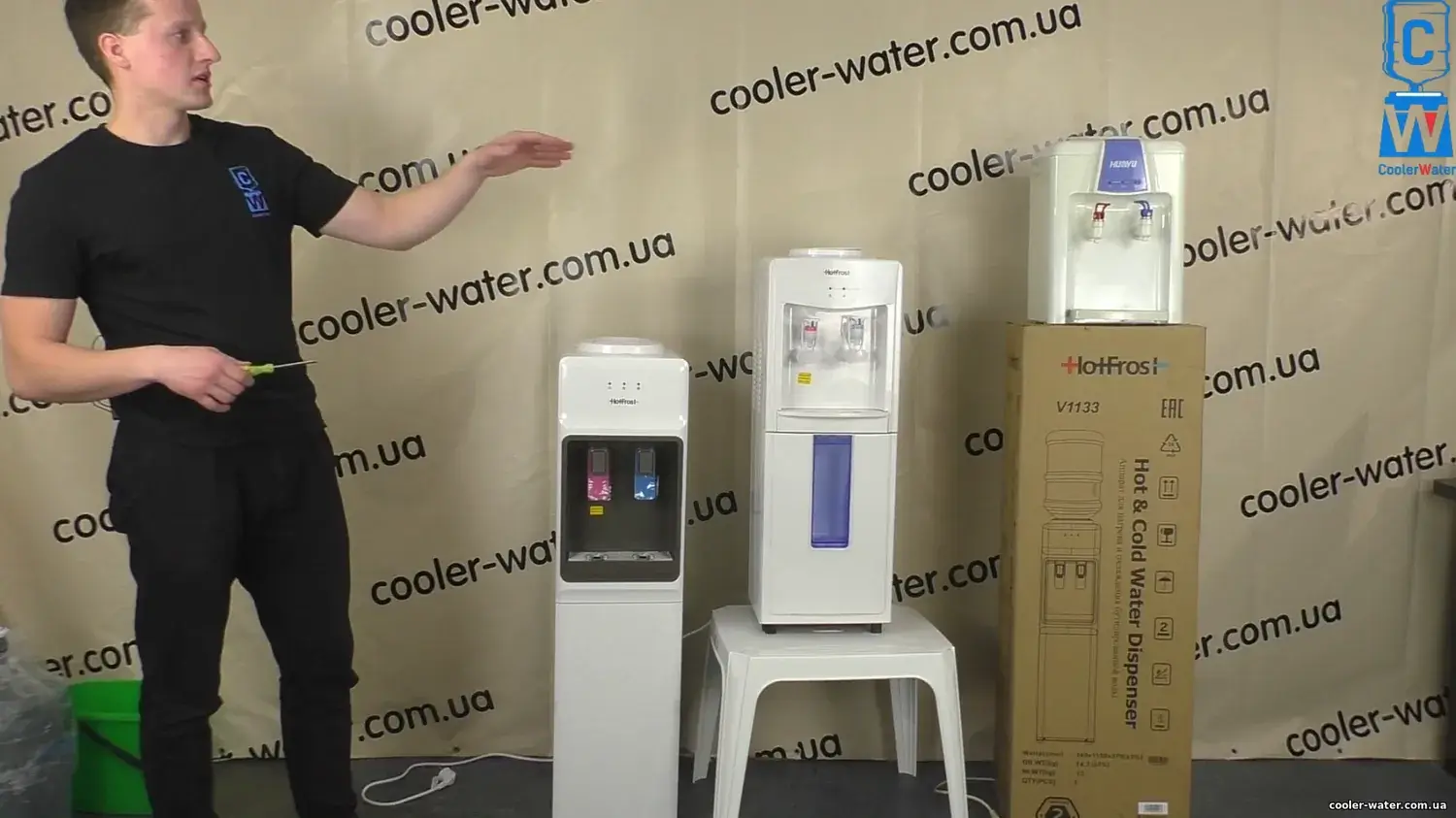

У відео `v7udpdq9p-U` показані два підлогові кулери з різними системами охолодження та один настільний кулер. Використовуйте його як наочну карту вузлів. Дії з відкритим корпусом і заміною деталей не є універсальною інструкцією для інших моделей.
