Будова електричної помпи для води Clover E10

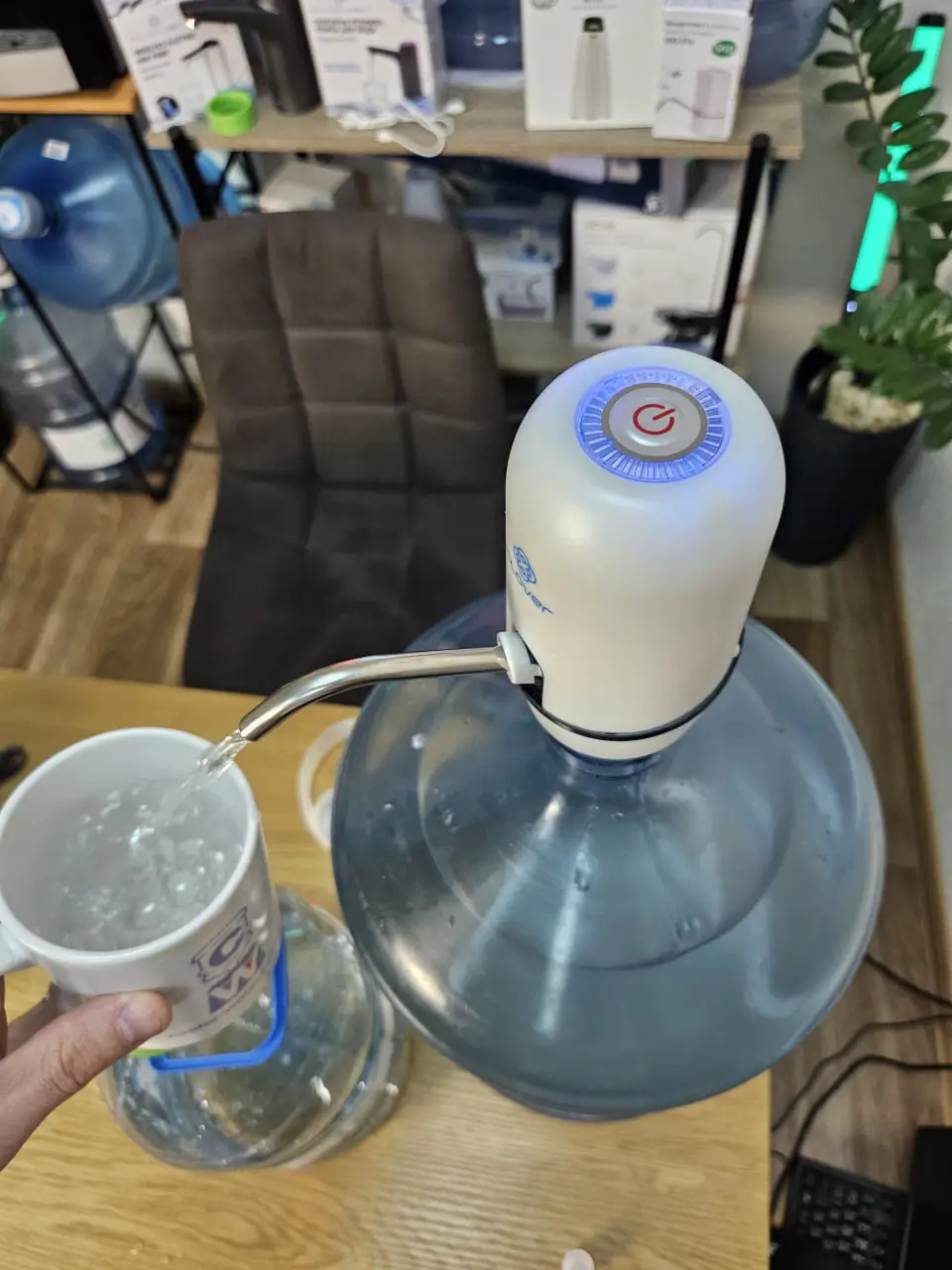

Електрична помпа подає воду з бутля за допомогою невеликого електричного насоса. Усередині також є акумулятор, плата керування, кнопка, роз'єм заряджання, трубки та ущільнення. У статті й відео показано будову помпи Clover E10. Це конкретний приклад: кількість насосів, спосіб кріплення корпусу та розташування деталей в інших моделях можуть відрізнятися.

Основні деталі електричної помпи

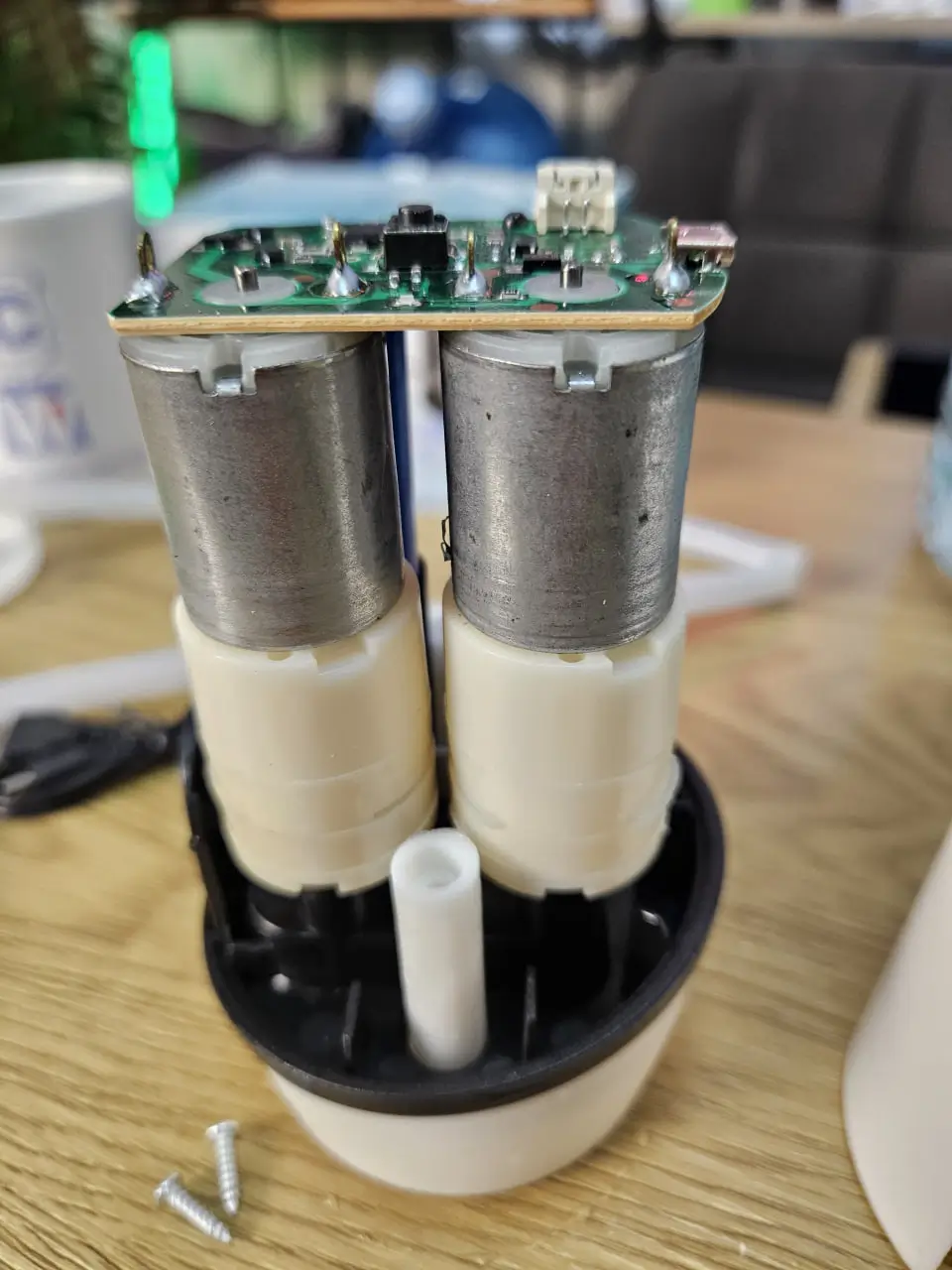

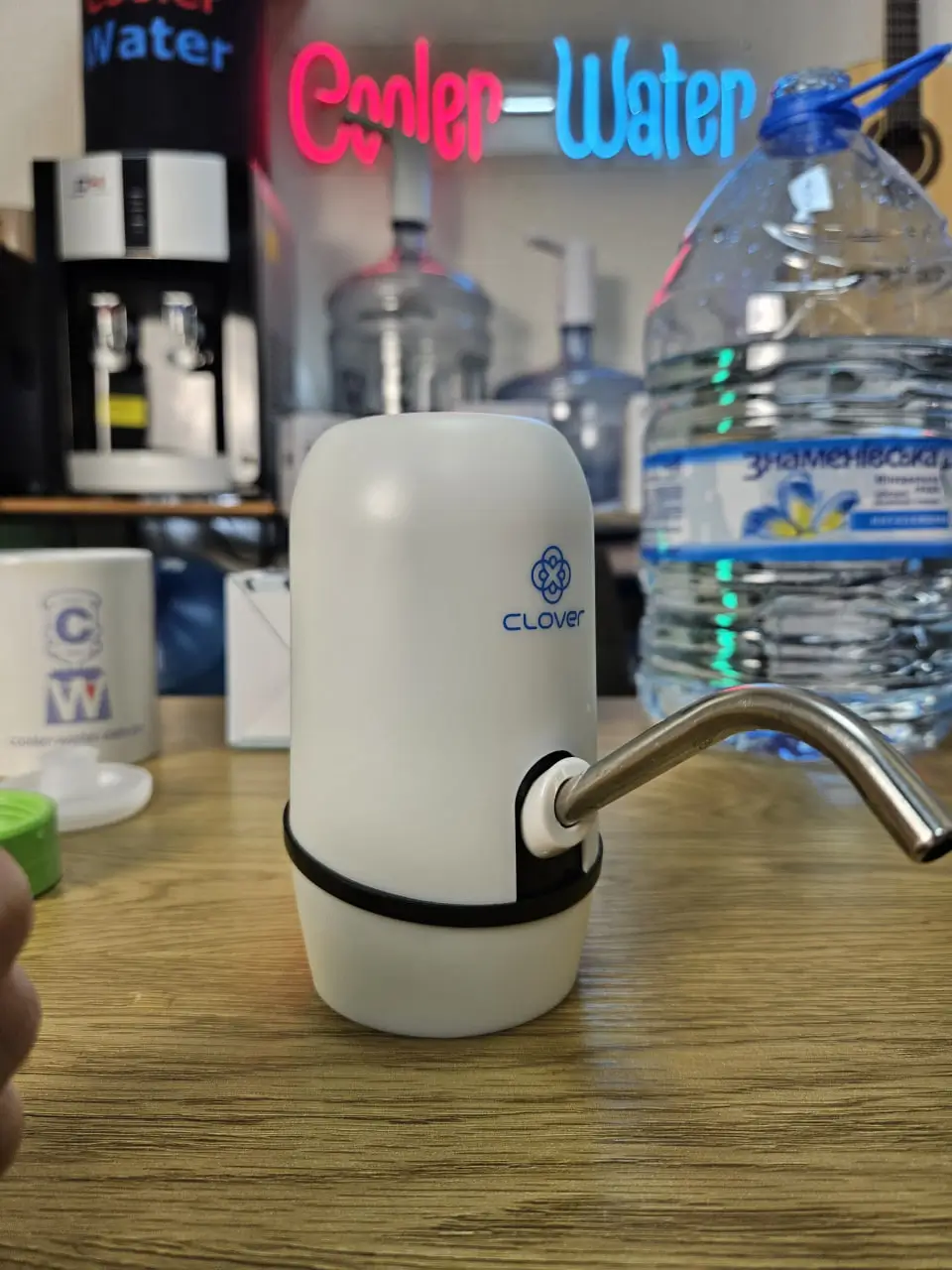

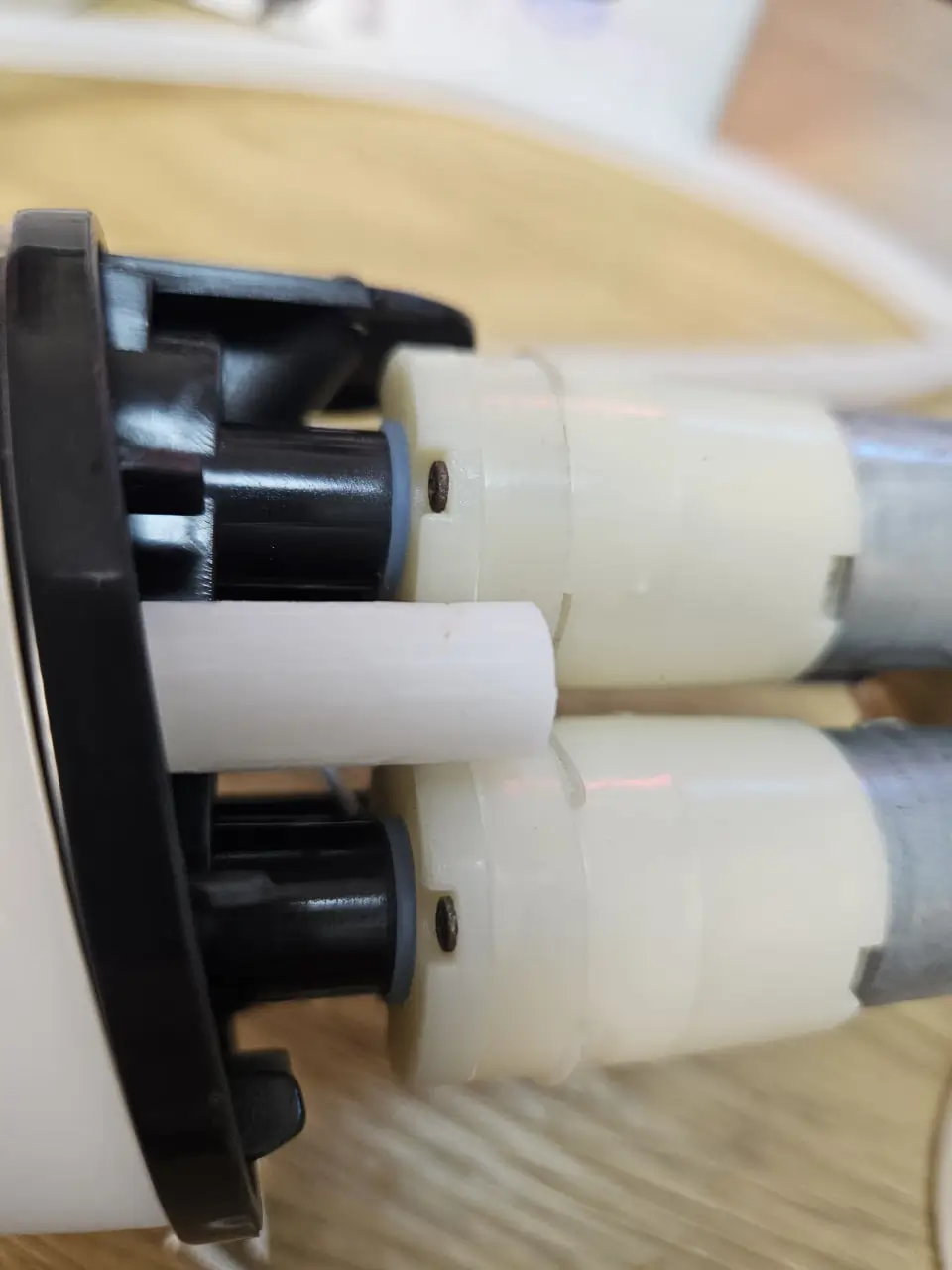

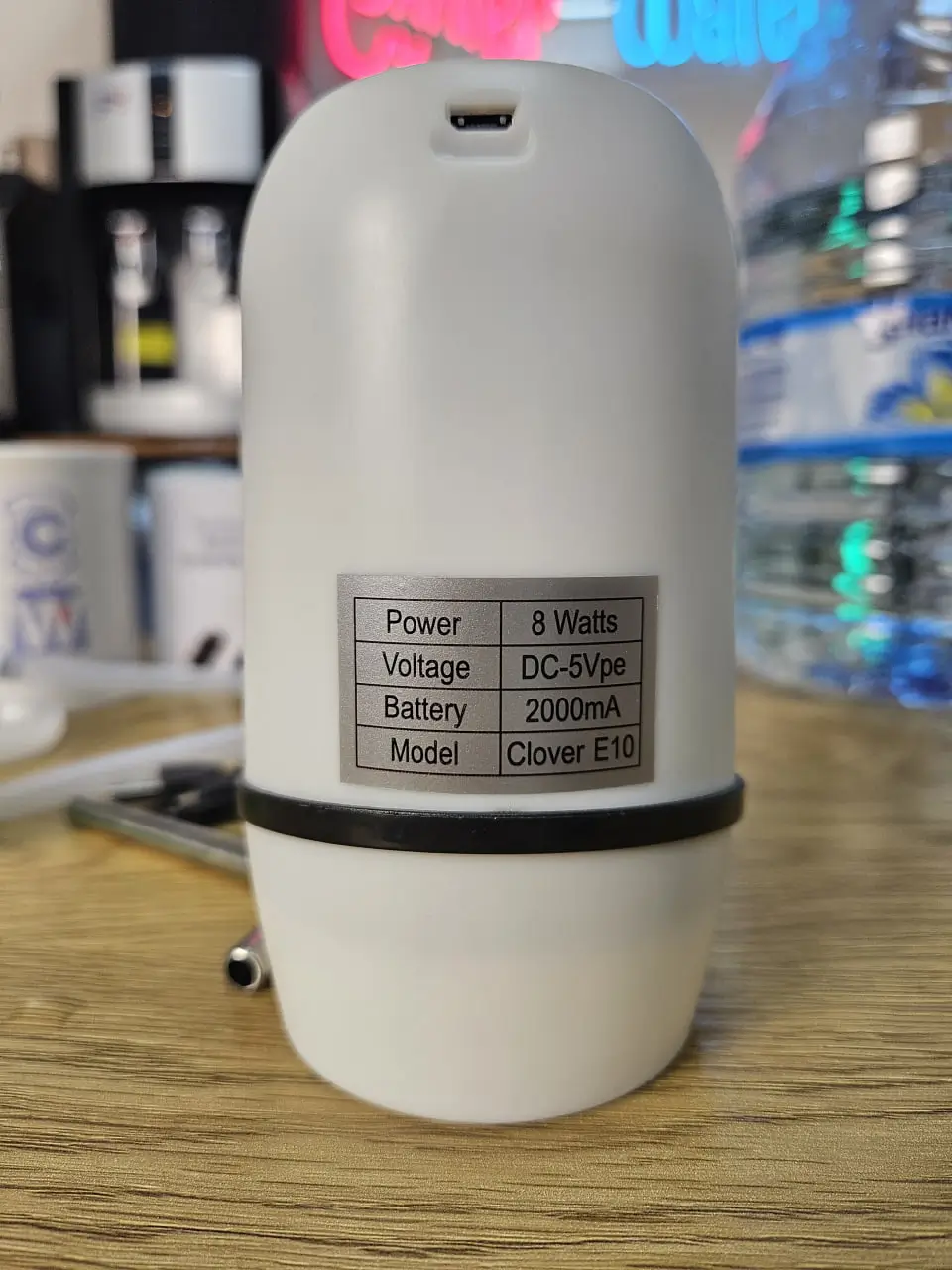

Зовні користувач бачить корпус, кнопку керування, носик для води та зарядний роз'єм. Усередині Clover E10 розміщені плата керування, акумулятор і два насосні модулі. В інших електричних помпах може бути один насос, тому кількість моторів не варто вважати універсальною характеристикою.

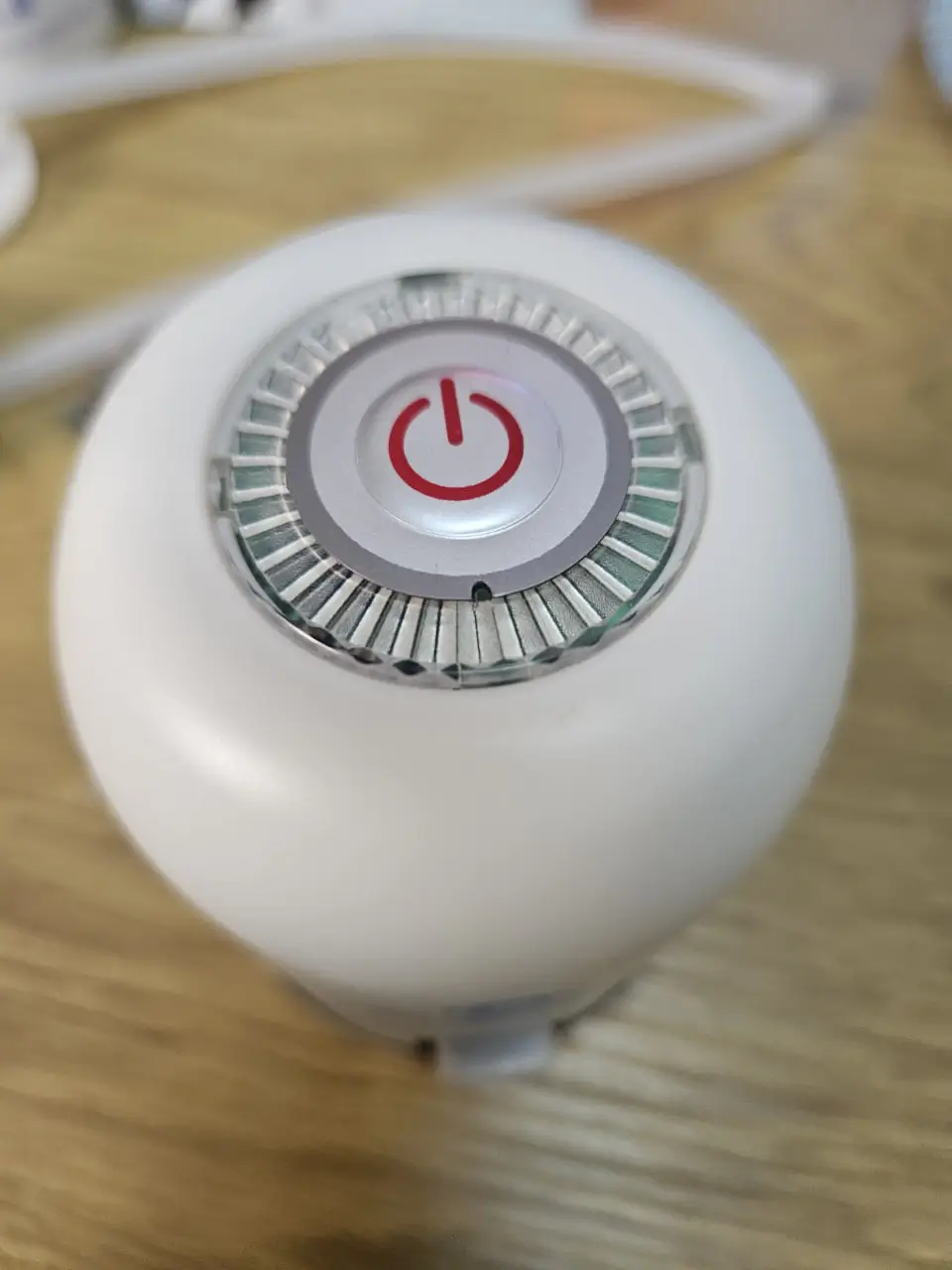

• Корпус і кнопка утримують деталі та дають команду на подавання води.

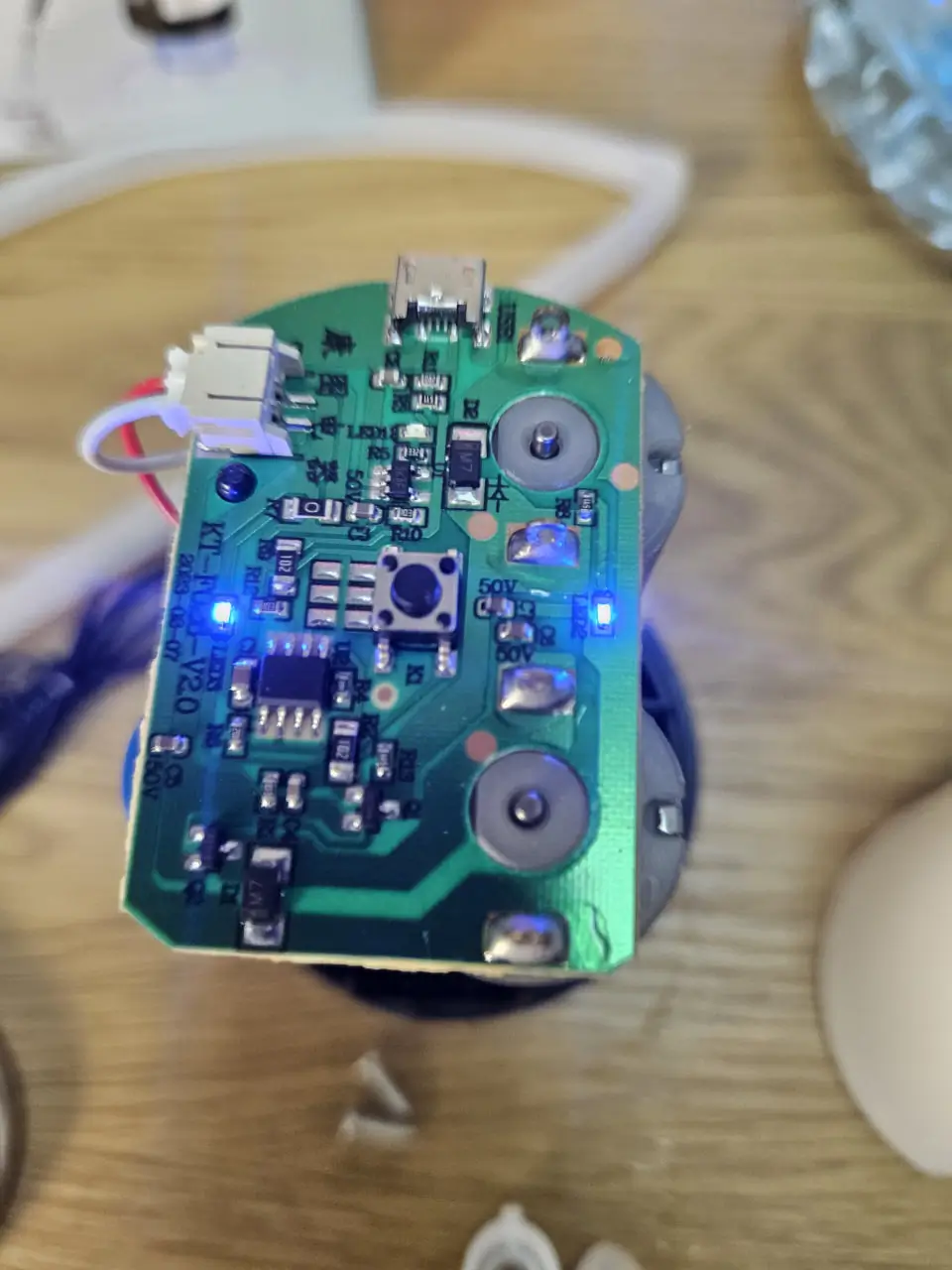

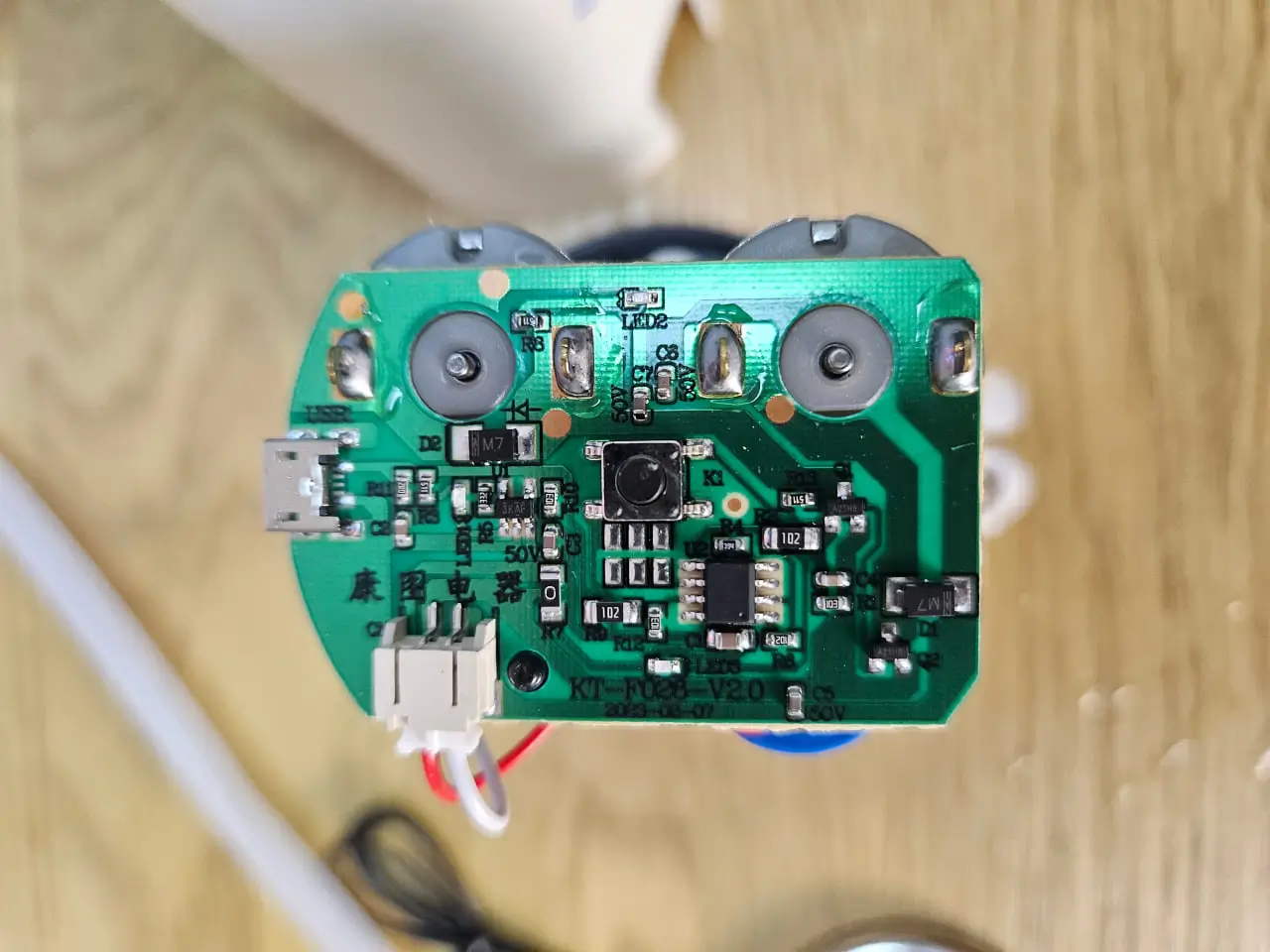

• Плата керування приймає сигнал кнопки й керує живленням насосів.

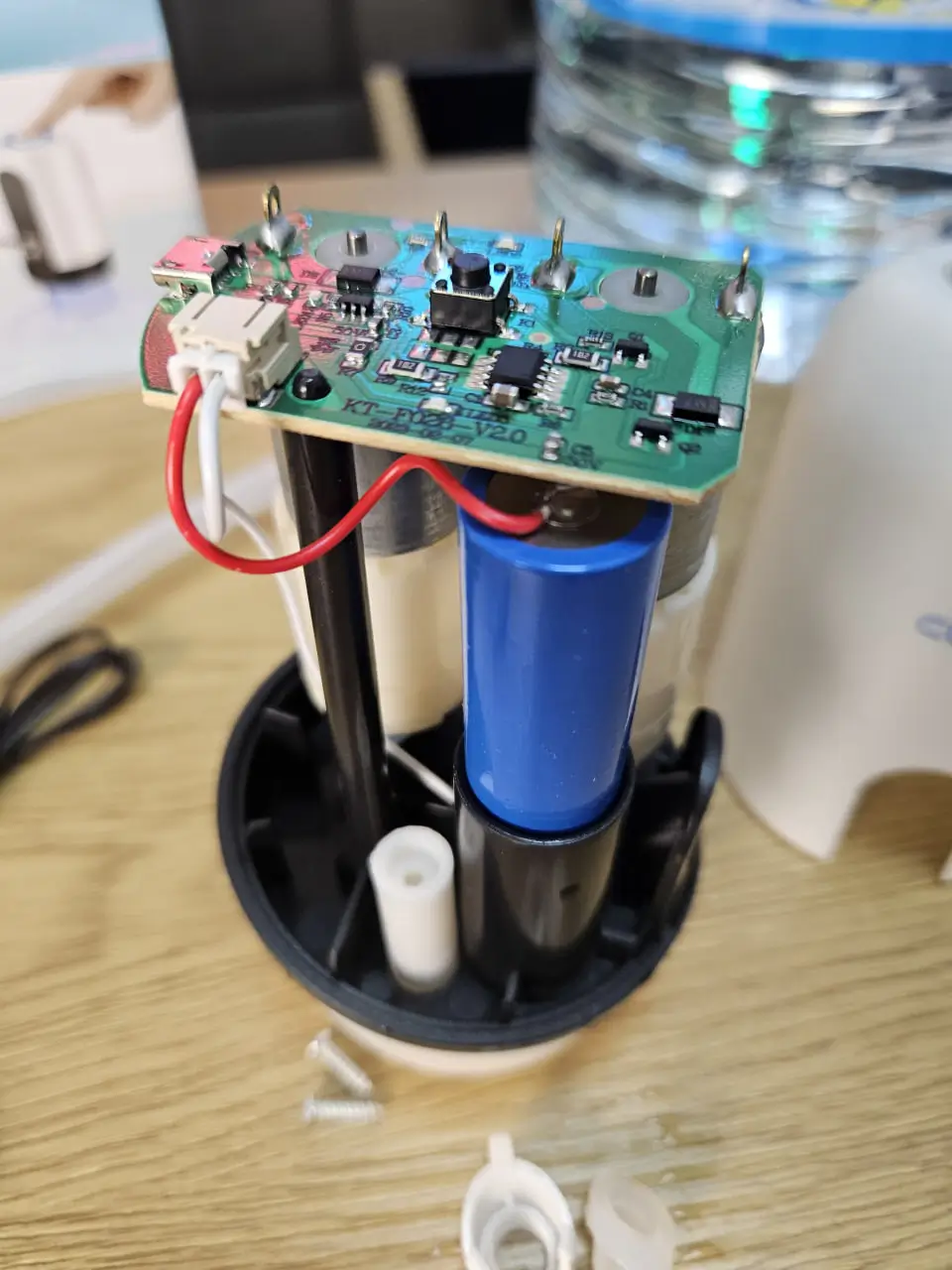

• Акумулятор забезпечує автономну роботу між заряджаннями.
• Роз'єм заряджання з'єднує помпу з відповідним кабелем живлення.
• Насосні модулі, трубки й ущільнення формують шлях води від бутля до носика.

Як розібрати Clover E10 для огляду

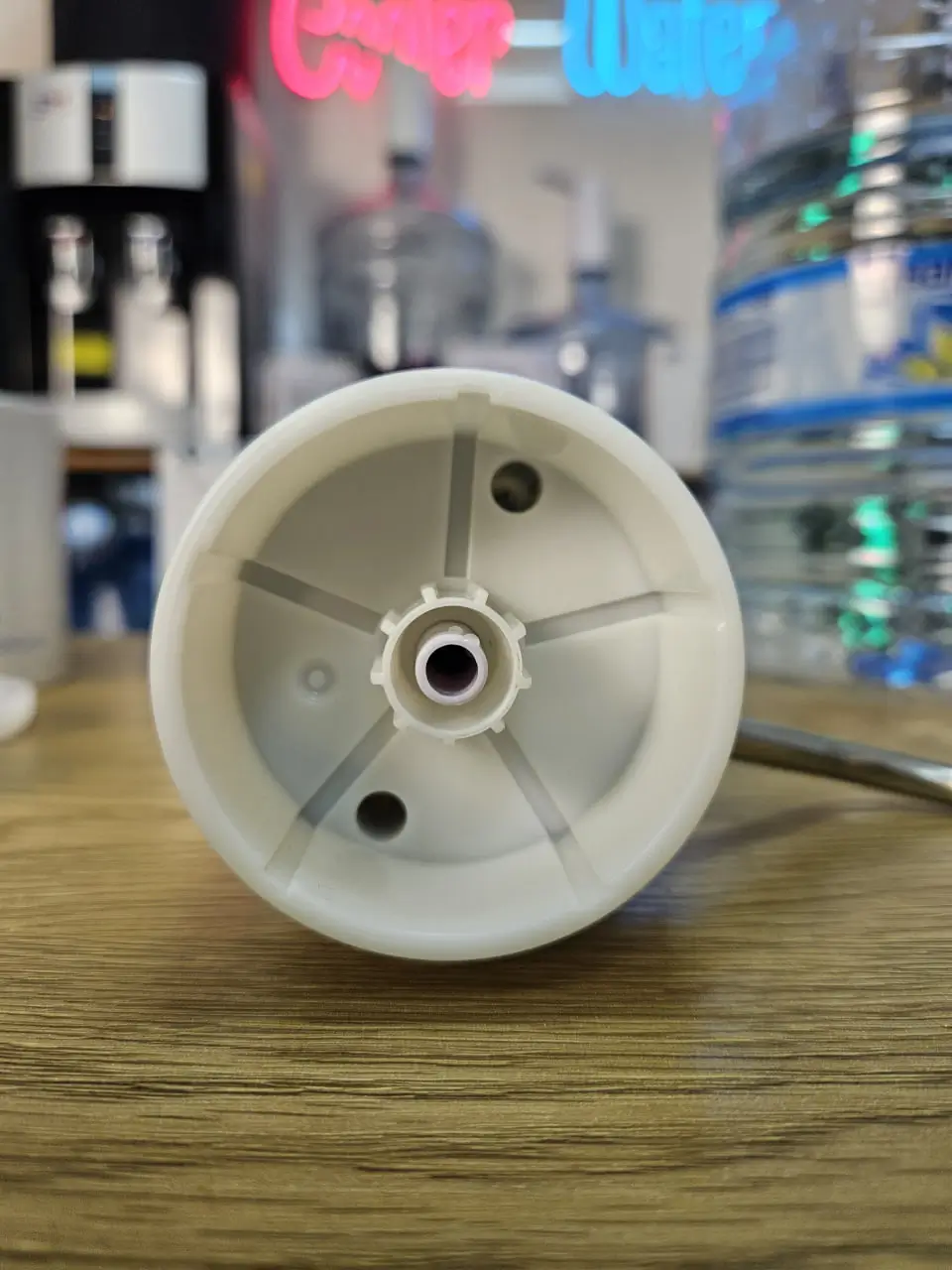

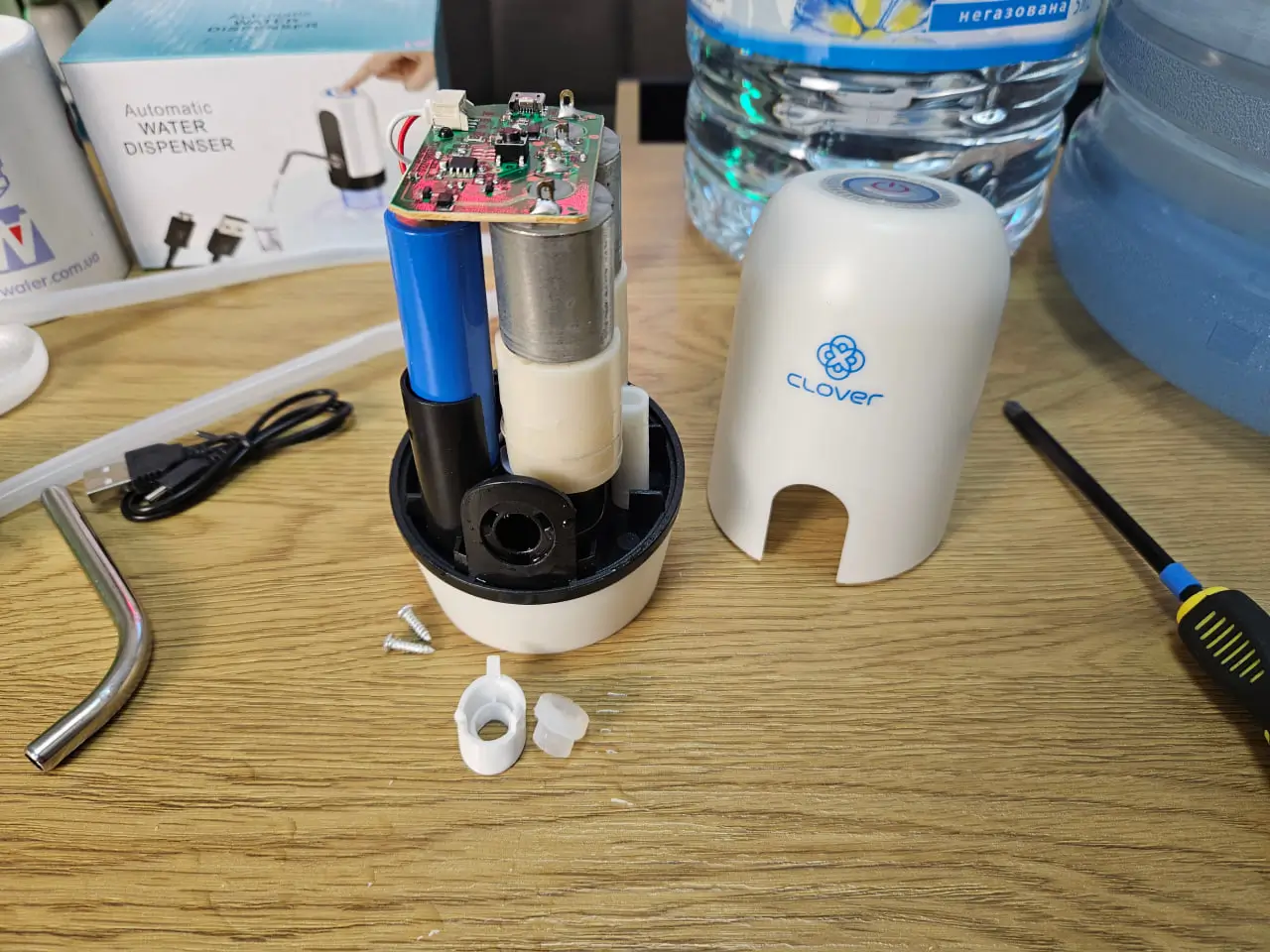

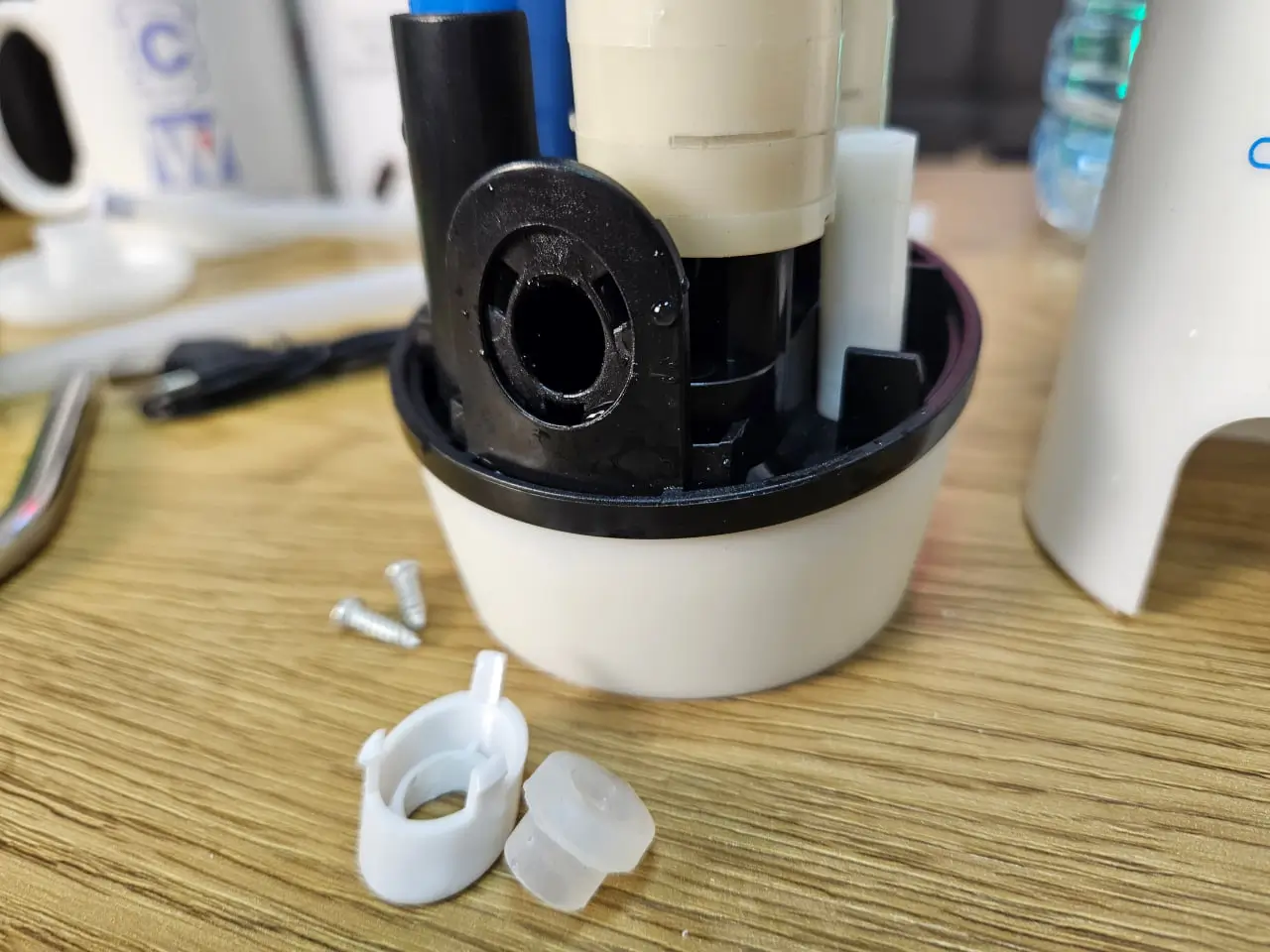

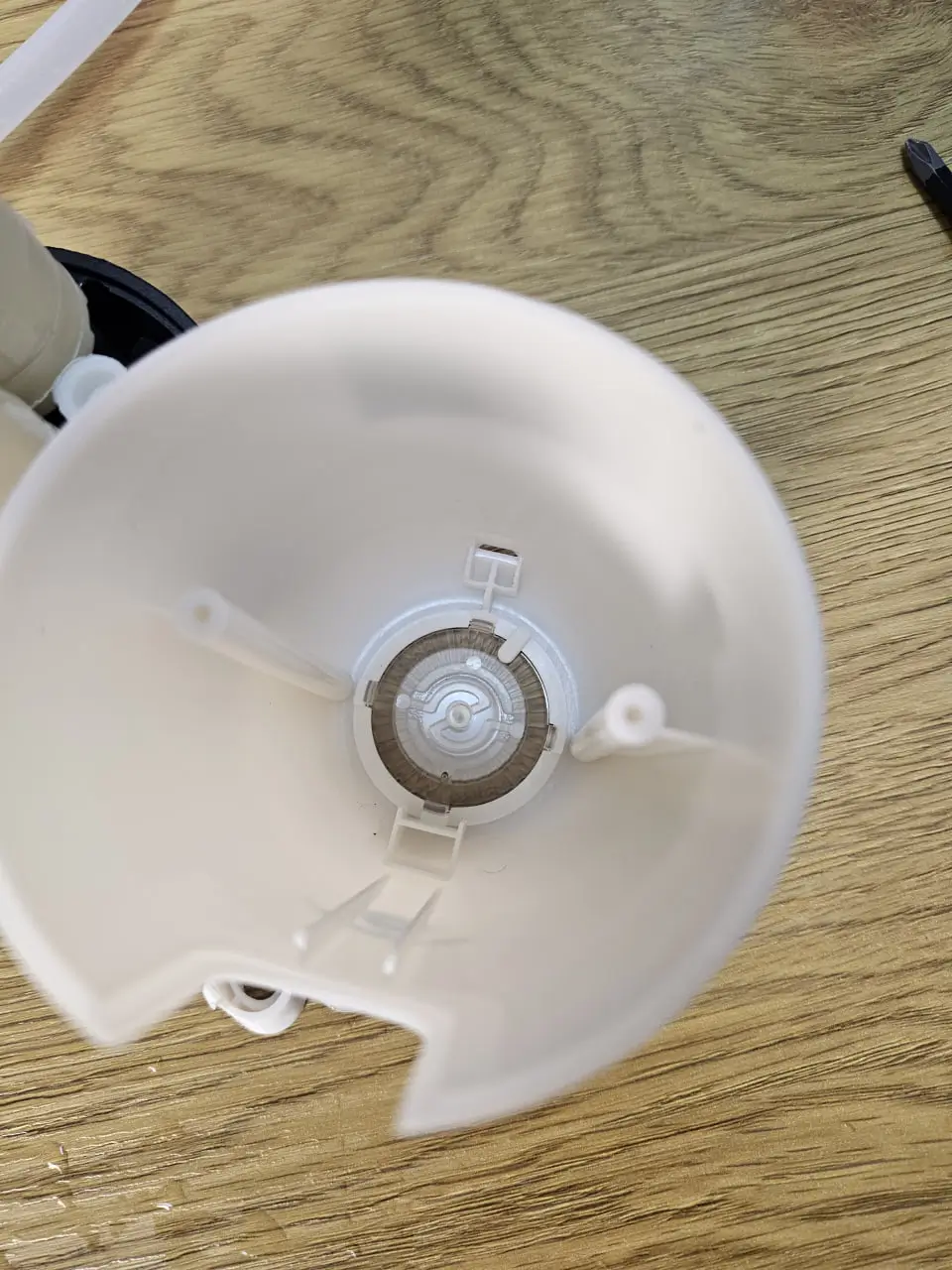

Перед оглядом вимкніть помпу, від'єднайте кабель заряджання, зніміть пристрій із бутля та приберіть залишок води з трубки. Корпус і робоче місце мають бути сухими. У показаної Clover E10 верхня та нижня частини утримуються двома гвинтами знизу. Після їх відкручування корпус потрібно роз'єднувати обережно, без ривків, щоб не пошкодити дроти й роз'єми.

Цей порядок не потрібно автоматично переносити на іншу модель. Якщо кріплення відрізняється або корпус не роз'єднується без зусилля, перевірте інструкцію виробника. Покрокове встановлення після обслуговування описано в матеріалі як установити електричну помпу на бутель 19 л.

Що можна перевірити під час огляду

Без заміни деталей можна помітити від'єднаний роз'єм, перегнуту трубку, сліди води або зміщене ущільнення. Якщо помпа не вмикається, двигун працює без подавання води, корпус протікає або заряджання нестабільне, потрібна окрема діагностика. Не варто навмання міняти акумулятор, паяти плату чи зарядний роз'єм. При намоканні електроніки, нагріванні, здутті акумулятора або запаху гару припиніть використання пристрою.

Практичні причини несправностей зібрані в інструкції про ремонт електричної помпи для води. Сумісні елементи потрібно звіряти в розділі запчастин для помп або уточнювати через контакти CoolerWater.

Тайм-коди відео

• 00:00-01:41 плата, кнопка, зарядний роз'єм, акумулятор, насосні модулі та ущільнення.
• 01:41-03:00 розбирання корпусу Clover E10 і зворотне складання.
