Кулер не охолоджує воду: перевірка плати керування

Якщо кулер не охолоджує воду, спочатку потрібно визначити тип системи. У цій статті розглянуто електронне охолодження на модулі Пельтьє на прикладі ViO X172-FEC. Плата керування є лише однією з можливих причин несправності. Вентилятор, тепловідведення, модуль Пельтьє, проводка й живлення також потребують перевірки.

Спочатку визначте тип охолодження

В електронному кулері холод створює модуль Пельтьє, а вентилятор і радіатор відводять тепло. У компресорній моделі працюють компресор і холодильний контур. Тому порядок діагностики та запчастини відрізняються. Порівняти конструкції можна в категоріях кулерів з електронним охолодженням і кулерів з компресорним охолодженням. Описана нижче плата не застосовується як універсальна заміна для обох типів.

Що перевірити до розбирання

• Живлення. Переконайтеся, що розетка справна, кабель під'єднаний, а перемикач охолодження увімкнений.
• Індикацію та вентилятор. Відсутність світлового індикатора або обертання вентилятора допомагає звузити пошук, але ще не доводить несправність плати.
• Вентиляцію. Кулер не повинен стояти впритул до стіни чи джерела тепла. Пил на решітці та радіаторі погіршує відведення тепла.
• Навантаження. Електронна система охолоджує повільніше за компресорну. Після великого розбору води їй потрібен час для відновлення температури.

Якщо потрібна загальна перевірка температурної функції, почніть із розділу кулерів з охолодженням та характеристик своєї моделі.

Коли причина може бути в платі керування

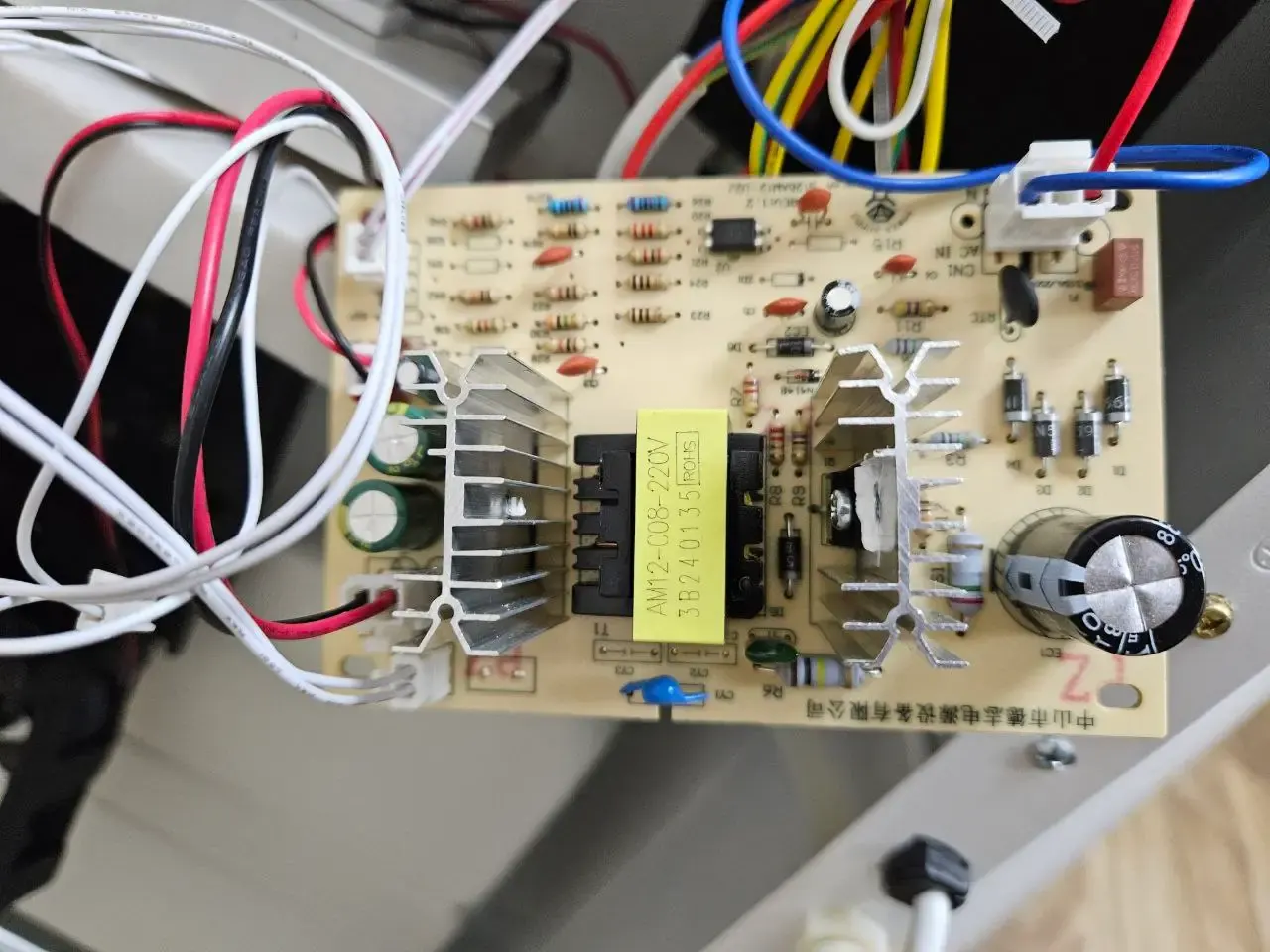

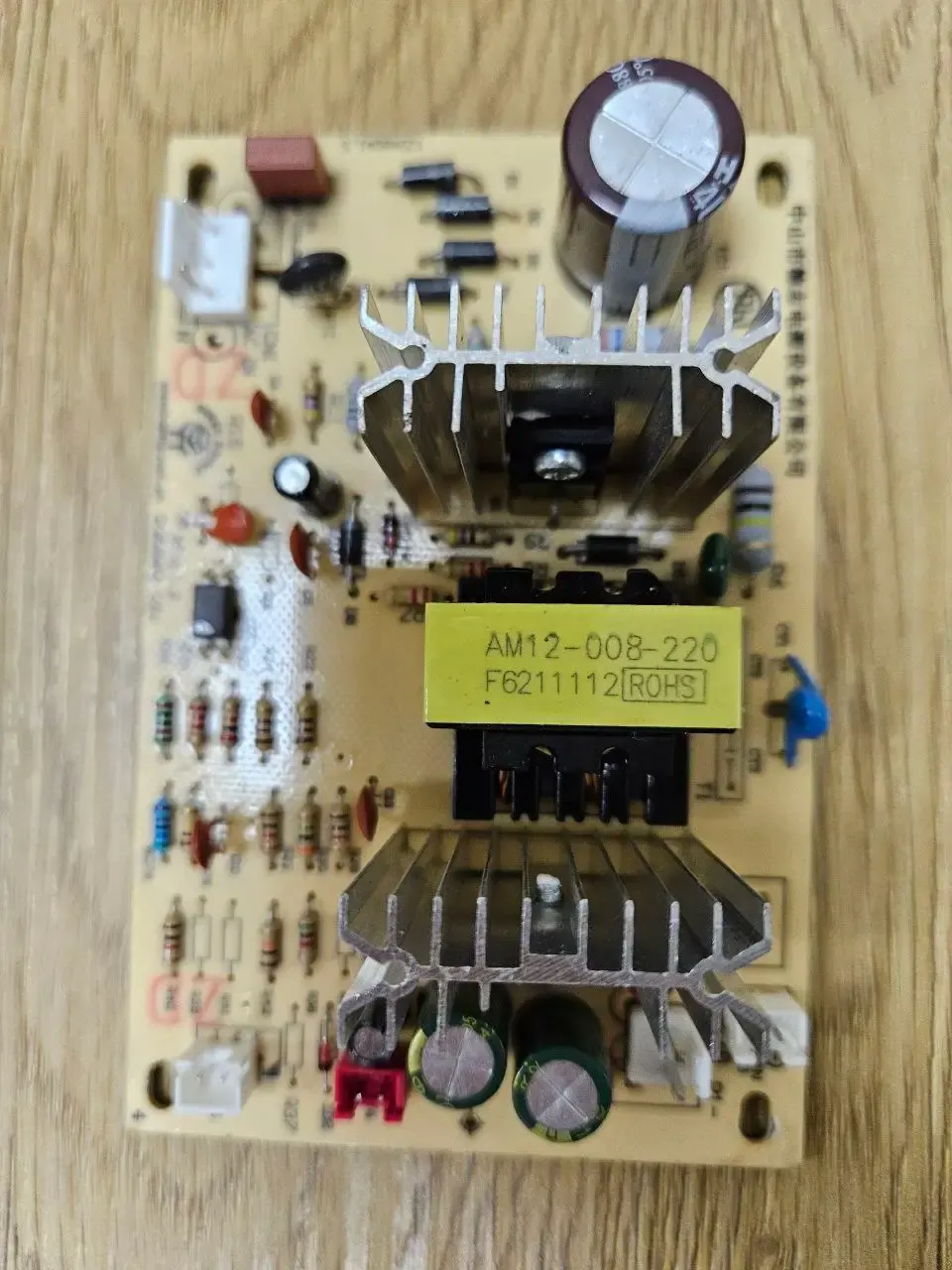

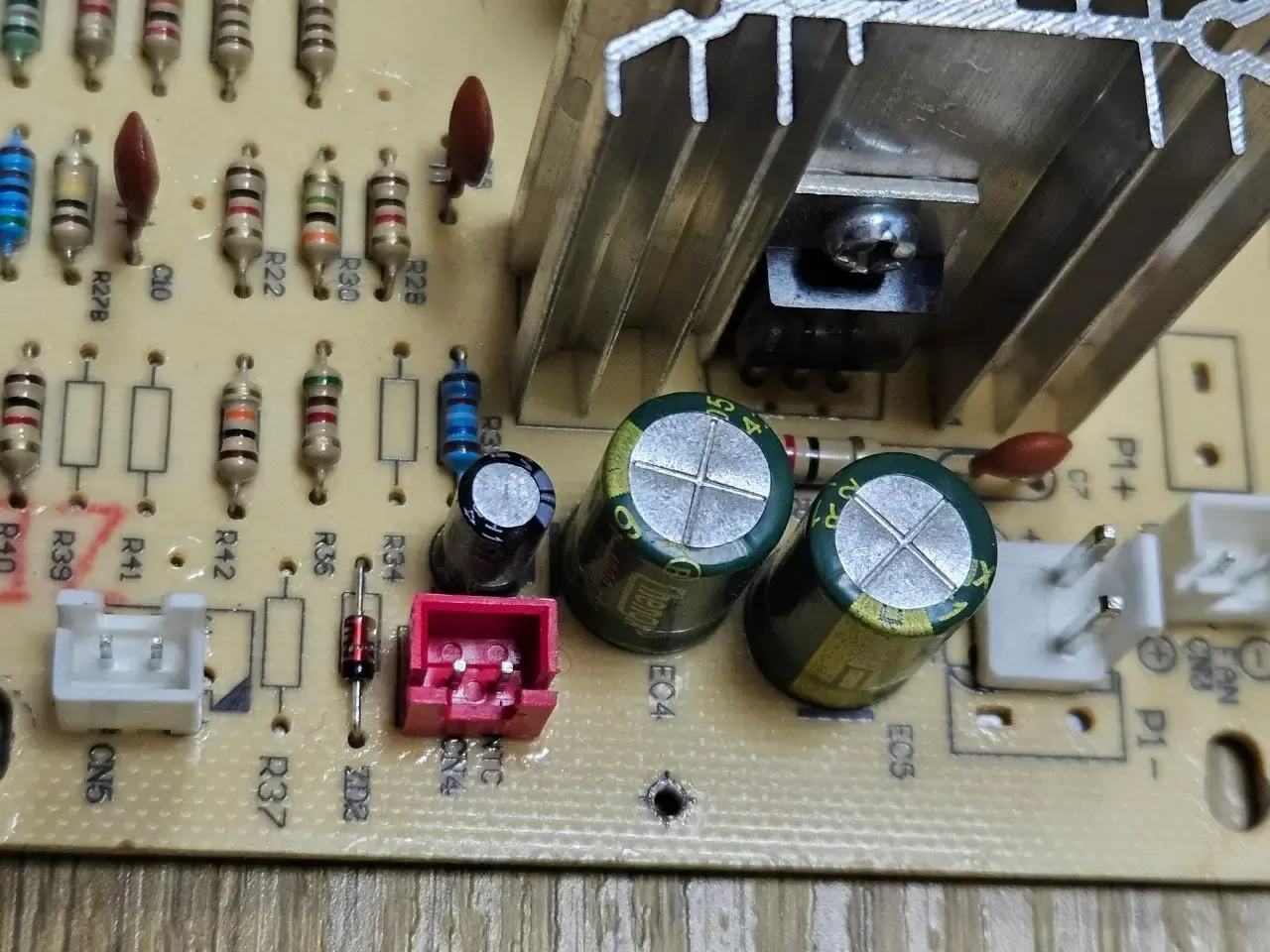

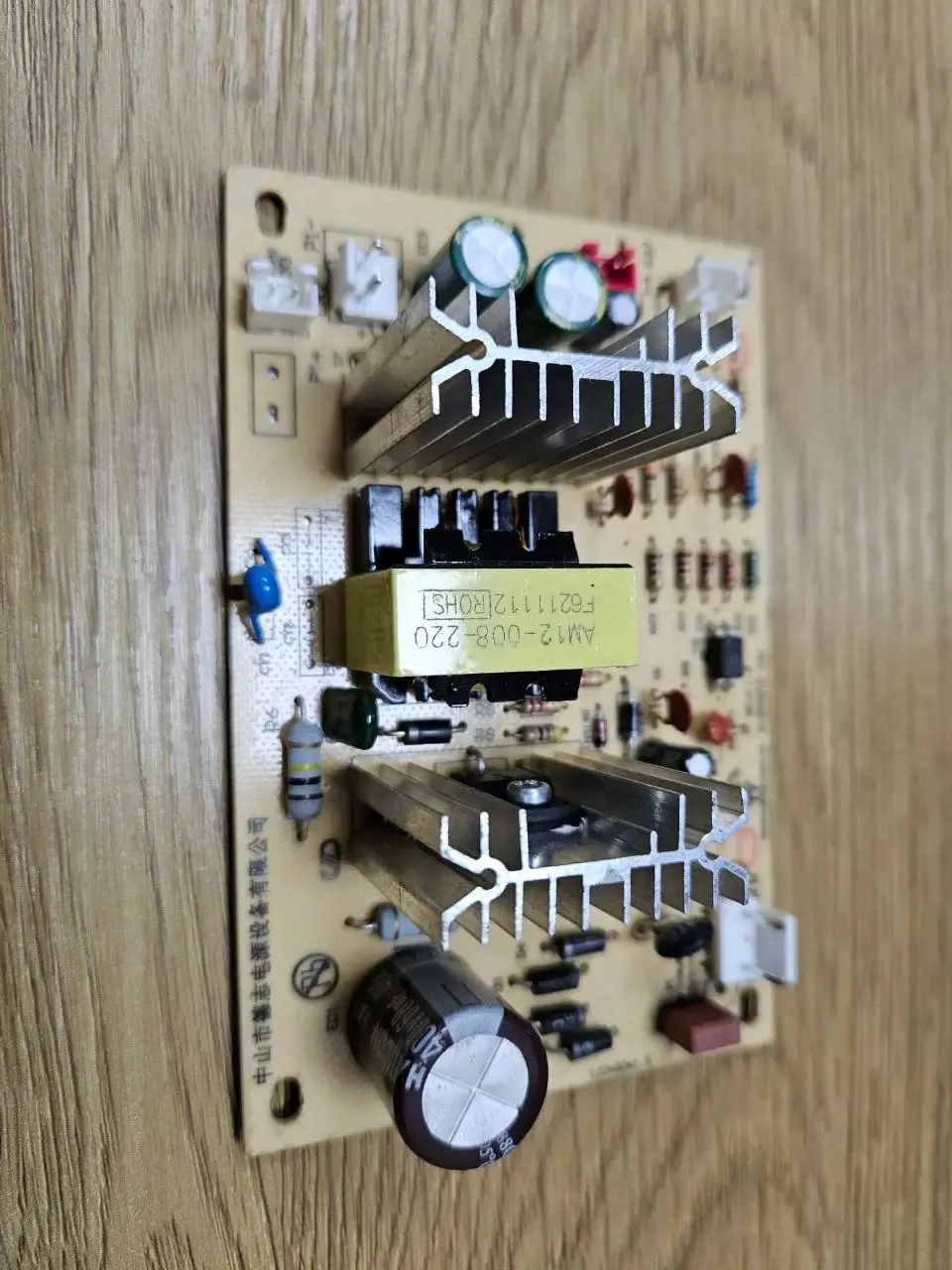

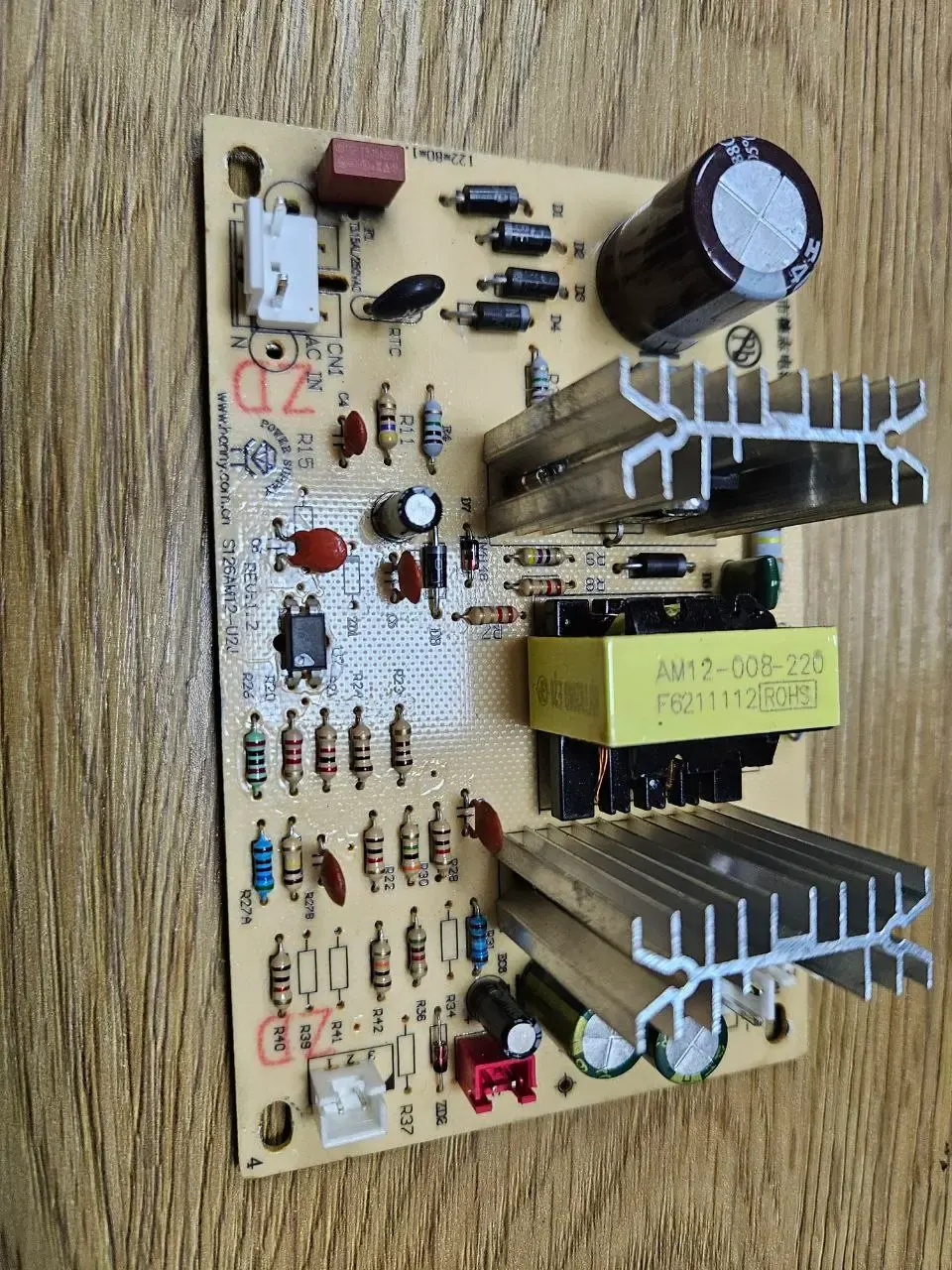

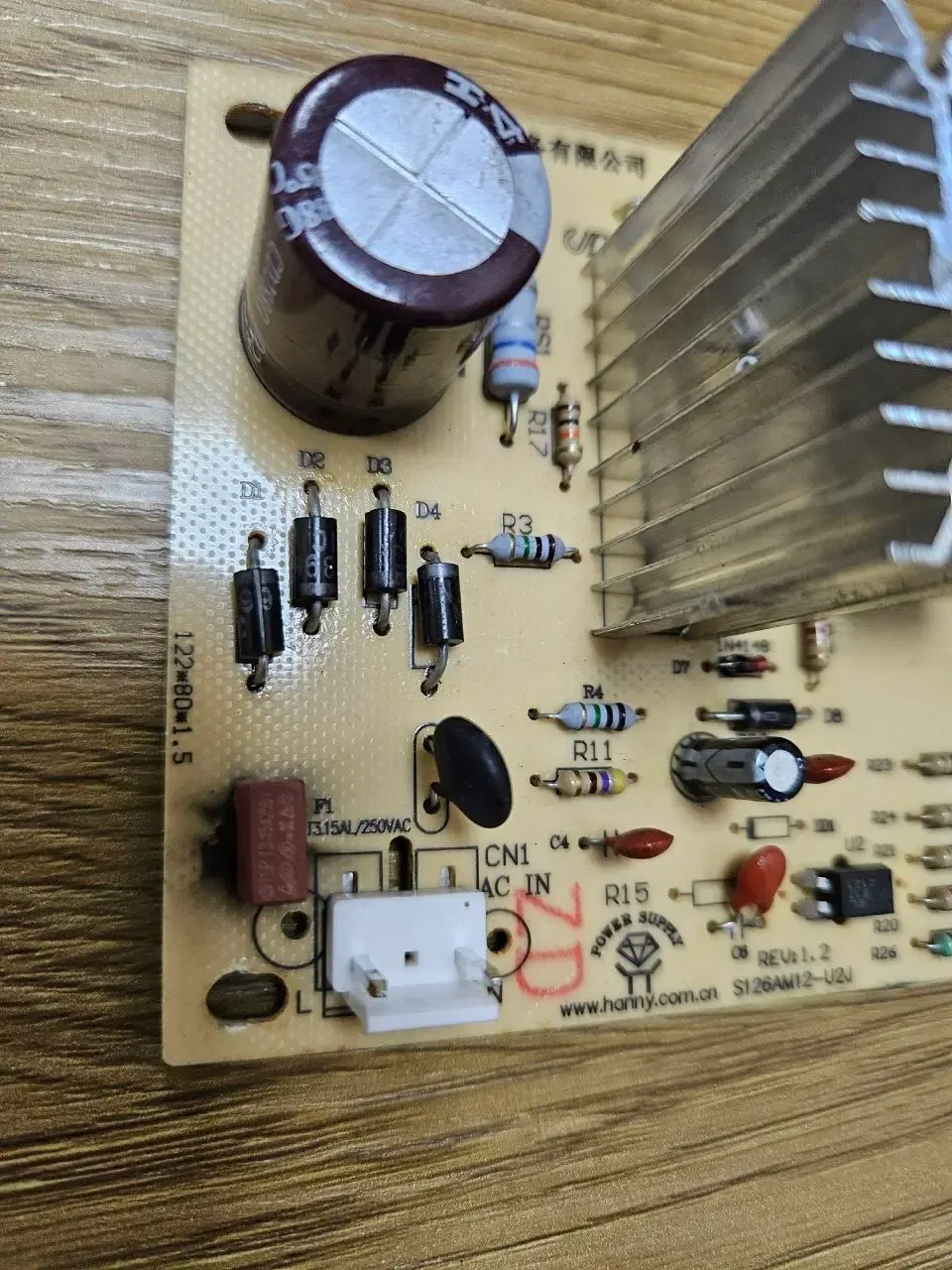

Плата подає живлення на вентилятор і модуль Пельтьє. Підозра на неї виникає, коли живлення кулера є, але відповідні вузли не запускаються, працюють нестабільно або на роз'ємах немає потрібної напруги. Однак вентилятор, що обертається, не виключає несправність самої плати. Так само відсутність холоду може бути пов'язана з вентилятором, тепловим контактом, модулем Пельтьє, проводами або роз'ємами. Остаточний висновок роблять після вимірювань.

Як майстер проводить діагностику

Перед відкриванням корпусу кулер від'єднують від мережі, а зону електроніки залишають сухою. Робота з платою, вимірювання під напругою та паяння потребують відповідної кваліфікації. Самостійна заміна навмання може пошкодити модуль Пельтьє, вентилятор або нову плату.

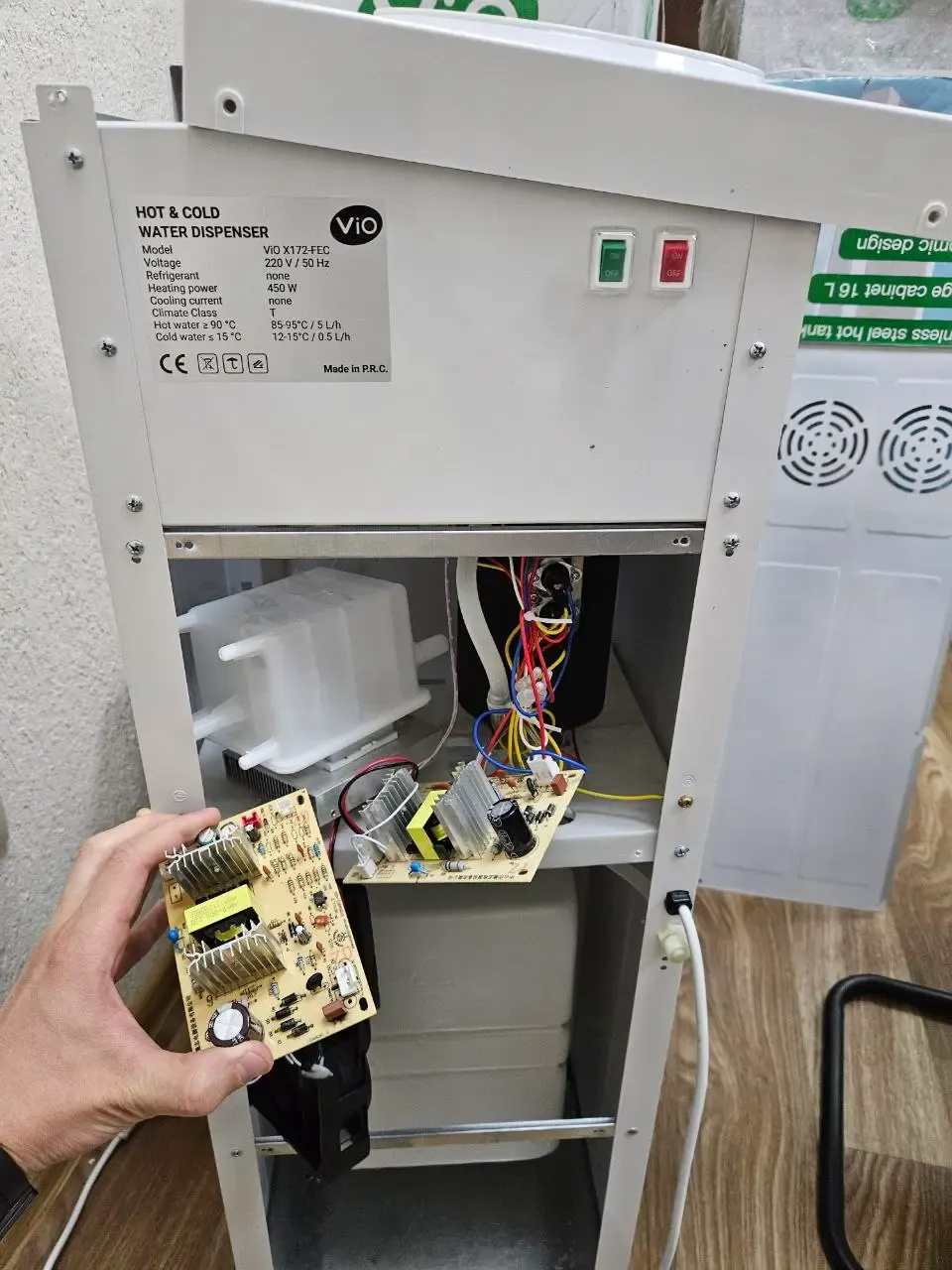

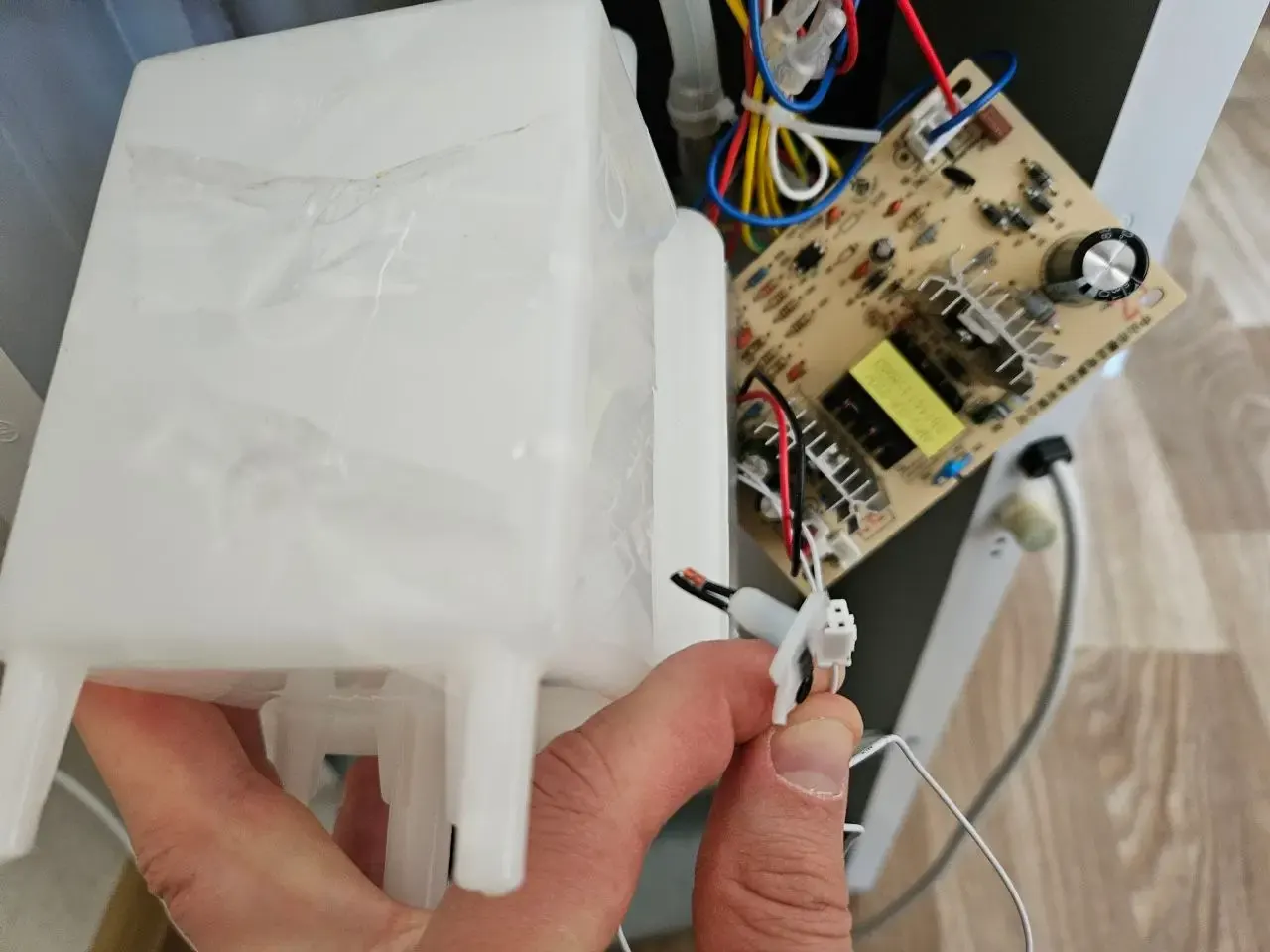

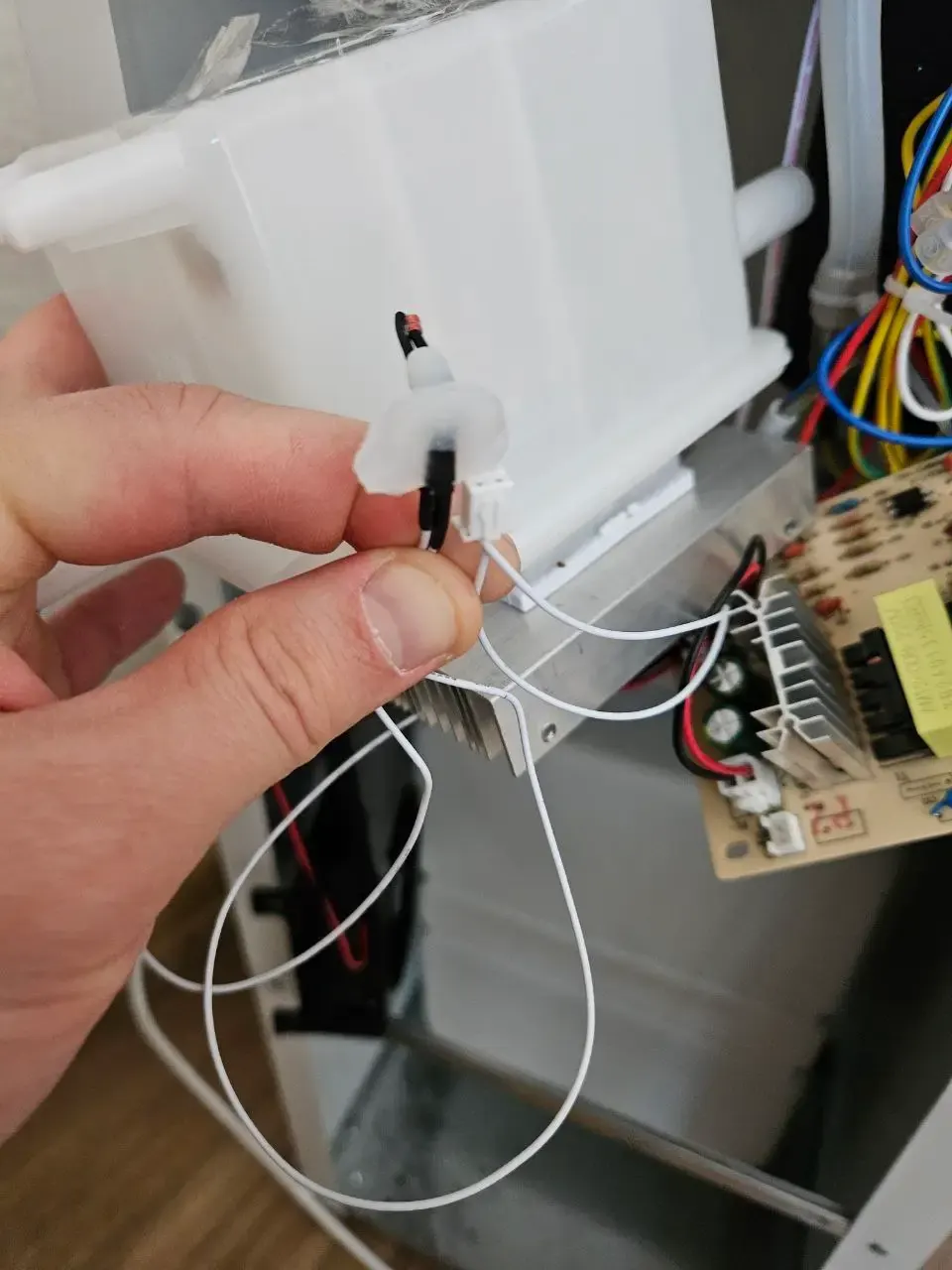

Під час сервісної перевірки майстер фіксує розташування роз'ємів, оглядає проводку, вентилятор, радіатор, термоконтакт і плату, а потім перевіряє напруги та роботу вузлів. Якщо плата справді несправна, встановлюють сумісну деталь із відповідним маркуванням і схемою підключення. Після складання систему тестують під навантаженням. Замовити діагностику та ремонт кулера або уточнити можливість обслуговування можна через контакти CoolerWater.

Приклад ViO X172-FEC

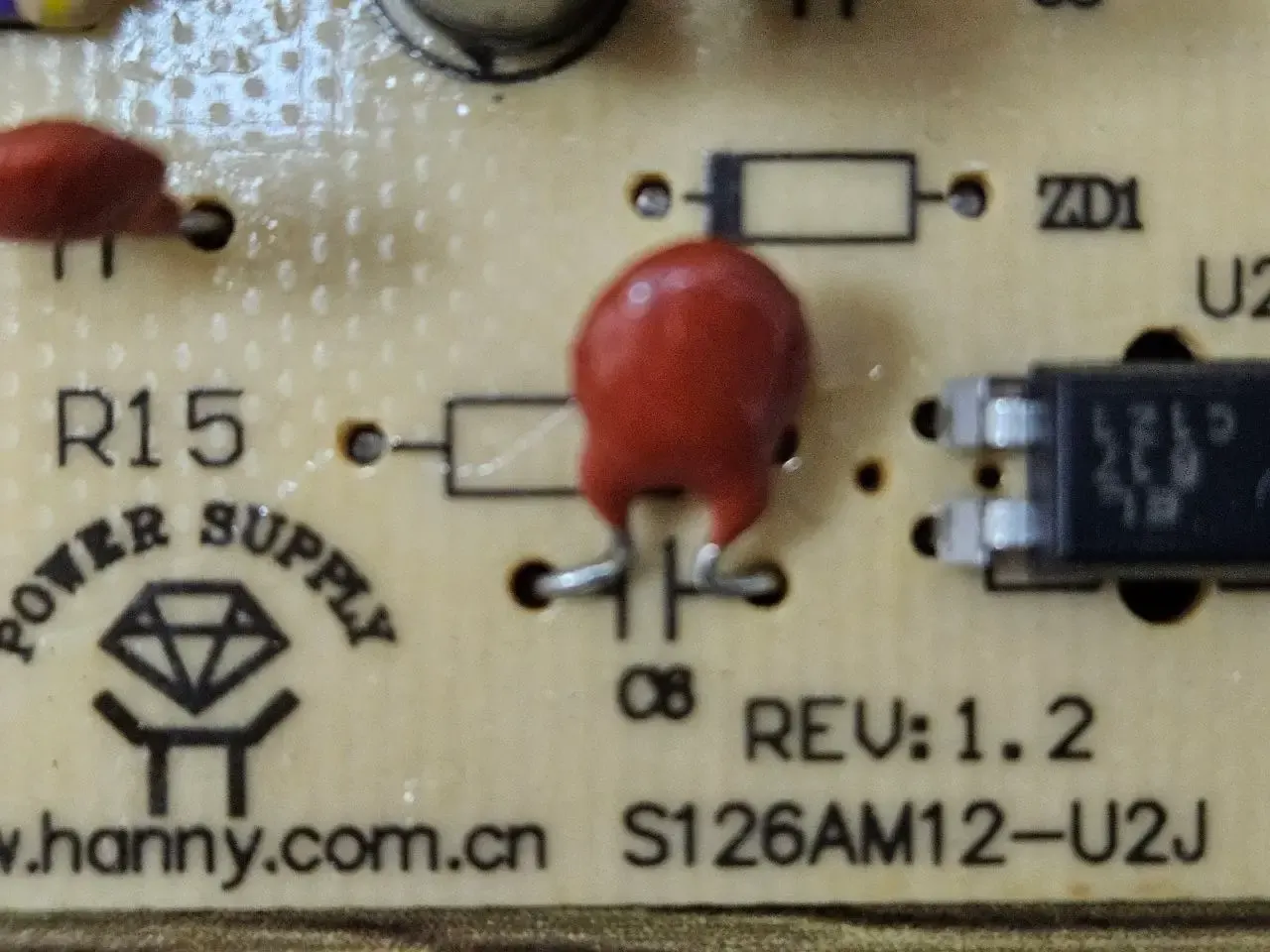

У відео показано розбирання електронного кулера ViO X172-FEC, доступ до бака холодної води, вентилятора та плати, від'єднання роз'ємів, заміну плати й контрольне складання. Це приклад конкретної моделі. Форма плати, маркування, кількість роз'ємів і порядок доступу в іншого кулера можуть відрізнятися. Перед купівлею деталі звіряйте модель та позначення в розділі плат і дисплеїв для кулерів.

Тайм-коди відео

• 00:00-02:25 можливі причини, через які електронний кулер не охолоджує воду.
• 02:25-03:41 початок розбирання корпусу.
• 03:41-04:45 кріплення бака холодної води.

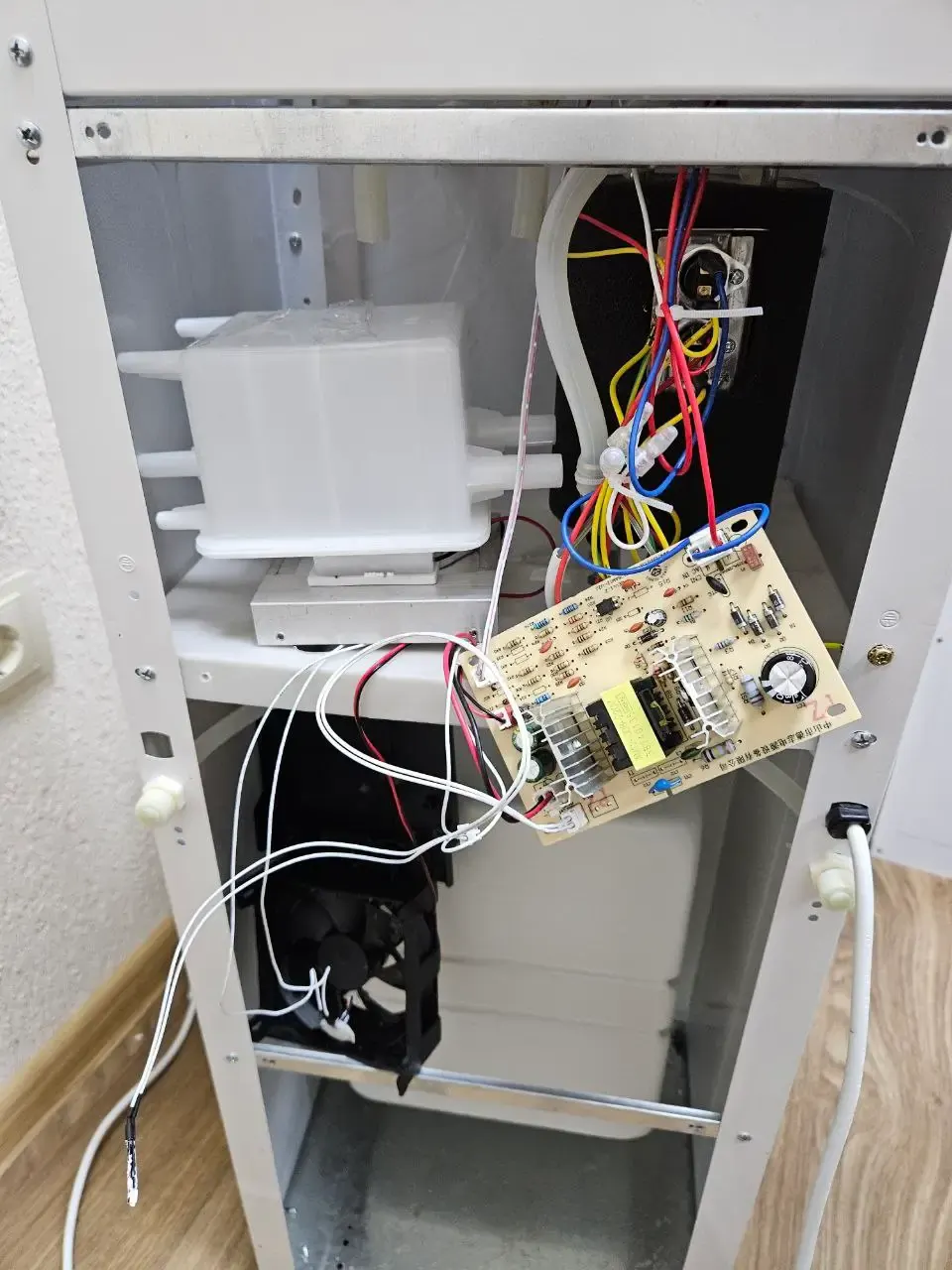

• 04:45-06:35 доступ до вентилятора, плати та радіатора.

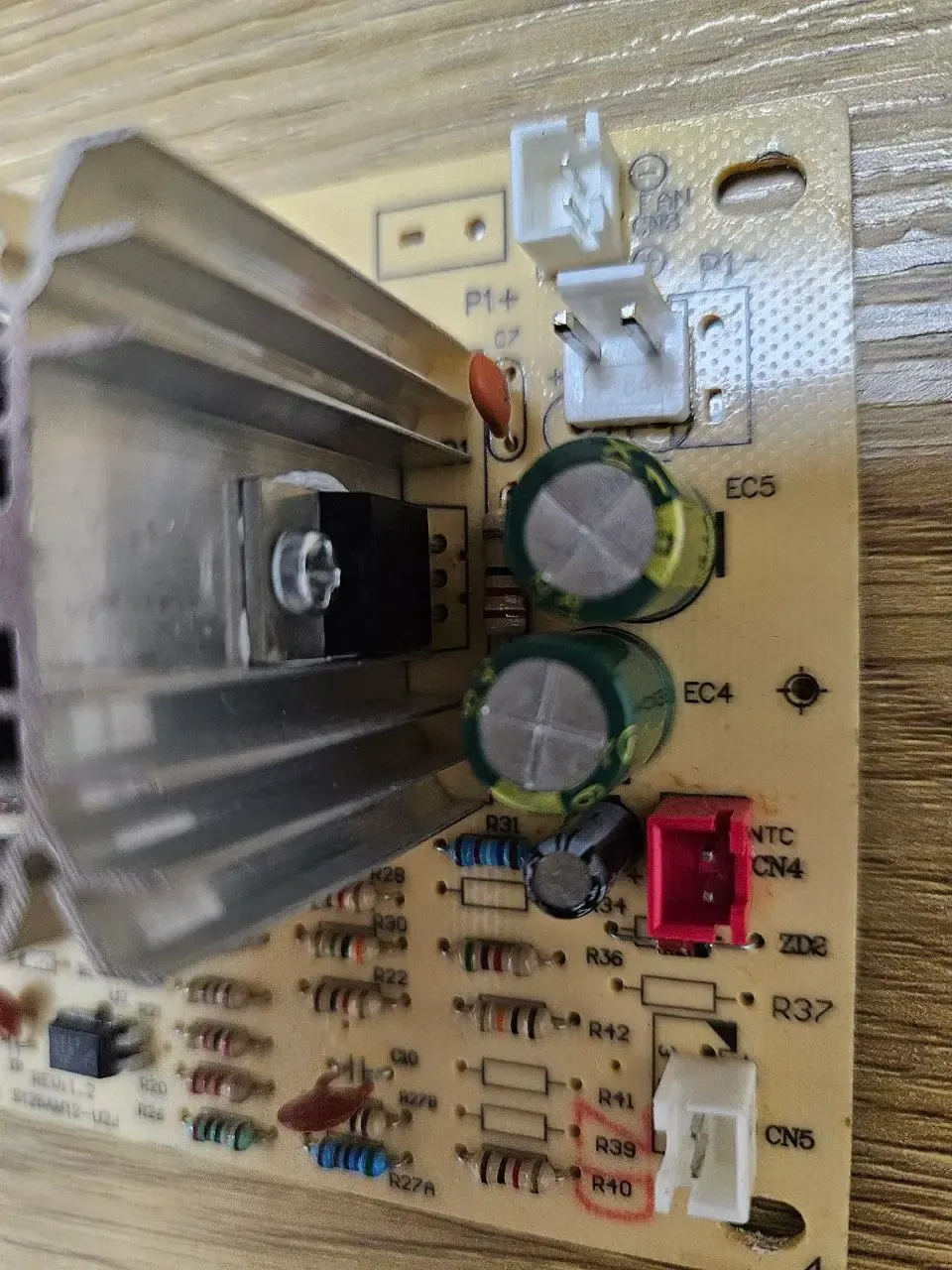

• 06:35-08:15 роз'єми, плата керування та її заміна.
• 08:15-10:16 зворотне складання й перевірка.
