Термоелектрична пластина Пельтьє TEC1-12706 для кулера води

Термоелектрична пластина Пельтьє TEC1-12706 для кулера води

Пластина Пельтьє TEC1-12706 - запчастина електронного охолодження кулера води. Холодна сторона відбирає тепло від бака, гаряча передає його на радіатор.

Холодну сторону притискають до охолоджувального вузла бака, гарячу - до радіатора. Термопасту наносять тонким шаром з обох сторін. Вентилятор продуває радіатор і виводить нагріте повітря з кулера.

Якщо вода не охолоджується, перевірте блок живлення 12 В, вентилятор, радіатор і притиск. Заміна допоможе за несправності пластини.

Як працює пластина Пельтьє в кулері води

Усередині між двома керамічними поверхнями розташовані напівпровідникові елементи. При подачі постійного струму пластина переносить тепло з одного боку на інший: охолоджує вузол бака холодної води та нагріває радіатор. Сама пластина не має рухомих частин; шум у вузлі електронного охолодження створює вентилятор. Це запчастина для електронної системи, а не заміна компресора кулера води.

Коли міняють пластину Пельтьє

Її перевіряють, якщо кулер для води з електронним охолодженням перестав охолоджувати воду або вода залишається кімнатної температури при працюючому вентиляторі. Такий симптом не доводить несправність саме пластини: причина може бути в живленні, забрудненому радіаторі, вентиляторі або поганому тепловому контакті. Заміна потрібна після підтвердження несправності TEC1-12706, а не лише тому, що кулер повільно охолоджує воду.

Пластину встановлюють із правильним притиском, не пошкоджуючи кераміку. Тонкий шар термопасти потрібний з обох сторін, між холодною поверхнею і вузлом бака та між гарячою поверхнею і радіатором. Не вмикайте пластину без відведення тепла радіатором. Зміна полярності змінює гарячу і холодну сторони, тому під час заміни зберігають штатне підключення кулера. Монтаж виконують з відключеним живленням.

Як ще шукають пластину електронного охолодження

Пластина Пельтьє для кулера води, термоелектричний охолоджувач, елемент Пельтьє TEC1-12706, термоелектричний модуль охолодження води. Російською шукають «пластина Пельтье для кулера воды», «кулер для воды не охлаждает», «элемент электронного охлаждения». Для підбору аналога звіряють маркування, габарити та параметри старої пластини, а не лише зовнішню схожість.

Характеристики

Підключення

Підключення до блока живлення кулера 12 В постійного струму з дотриманням полярності. Звірте модель, розміри й напругу.

Термопаста для пластини Пельтьє

Радимо замовити термопасту 20 г для пластини Пельтьє кулера води. Вона покращує контакт із баком і радіатором.

Відео: приклад заміни пластини Пельтьє в кулері води

Це загальний приклад ремонту електронного охолодження. Маркування TEC1-12706 у ролику не підтверджене; для вибору запчастини звірте напис на старій пластині та її параметри.

Питання та відповіді

Для якого охолодження потрібна ця пластина?

Для електронного охолодження води в кулері за збігу маркування TEC1-12706, розмірів і параметрів старого модуля. Це не запчастина компресорної системи.

Кулер не охолоджує воду: чи потрібно одразу міняти пластину?

Ні. Перевіряють живлення, вентилятор, чистоту радіатора та тепловий контакт. Відсутність охолодження сама по собі не підтверджує несправність пластини.

Що звірити перед замовленням?

Маркування старого модуля, розміри 40×40×3,75 мм, живлення 12 В постійного струму та підключення проводів. Важливі також посадка й притиск у вузлі кулера.

До чого притискають сторони пластини?

Холодну сторону до охолоджувального вузла бака, гарячу до радіатора. Потрібний рівномірний притиск без пошкодження кераміки.

Чи потрібна термопаста?

Так, тонким шаром з обох сторін для теплового контакту з баком і радіатором. Термопаста пропонується окремо за посиланням у цій картці.

Чи можна ввімкнути пластину без радіатора?

Не вмикайте її без відведення тепла. Під час монтажу живлення має бути відключене; після складання перевірте також роботу вентилятора.

Чому потрібно зберегти штатну полярність?

Зміна полярності змінює гарячу й холодну сторони. Під час заміни звірте підключення зі старим вузлом, а не лише за кольором нового проводу.

Що показують фото та відео?

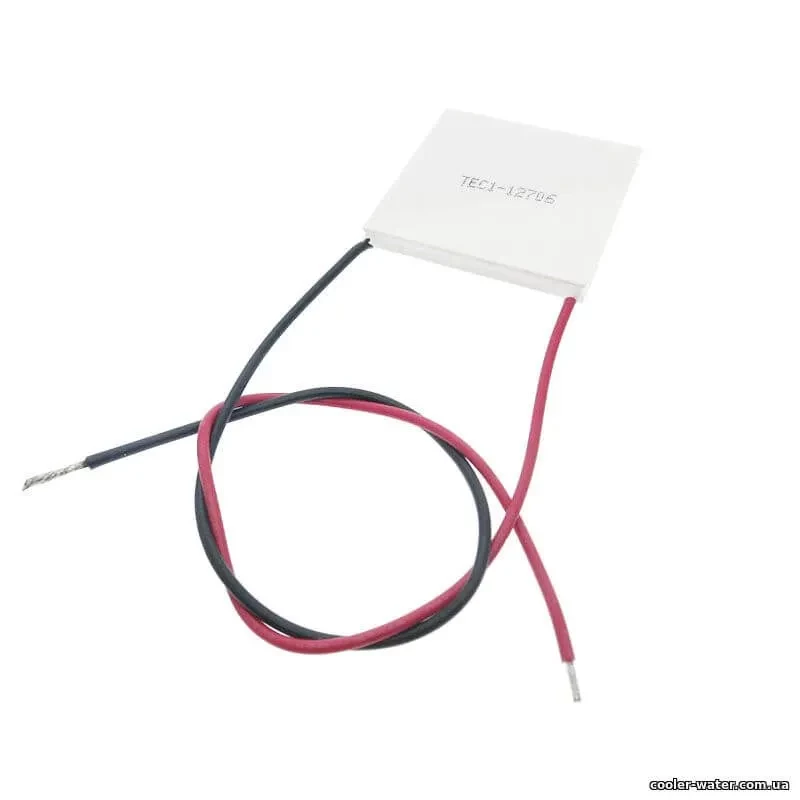

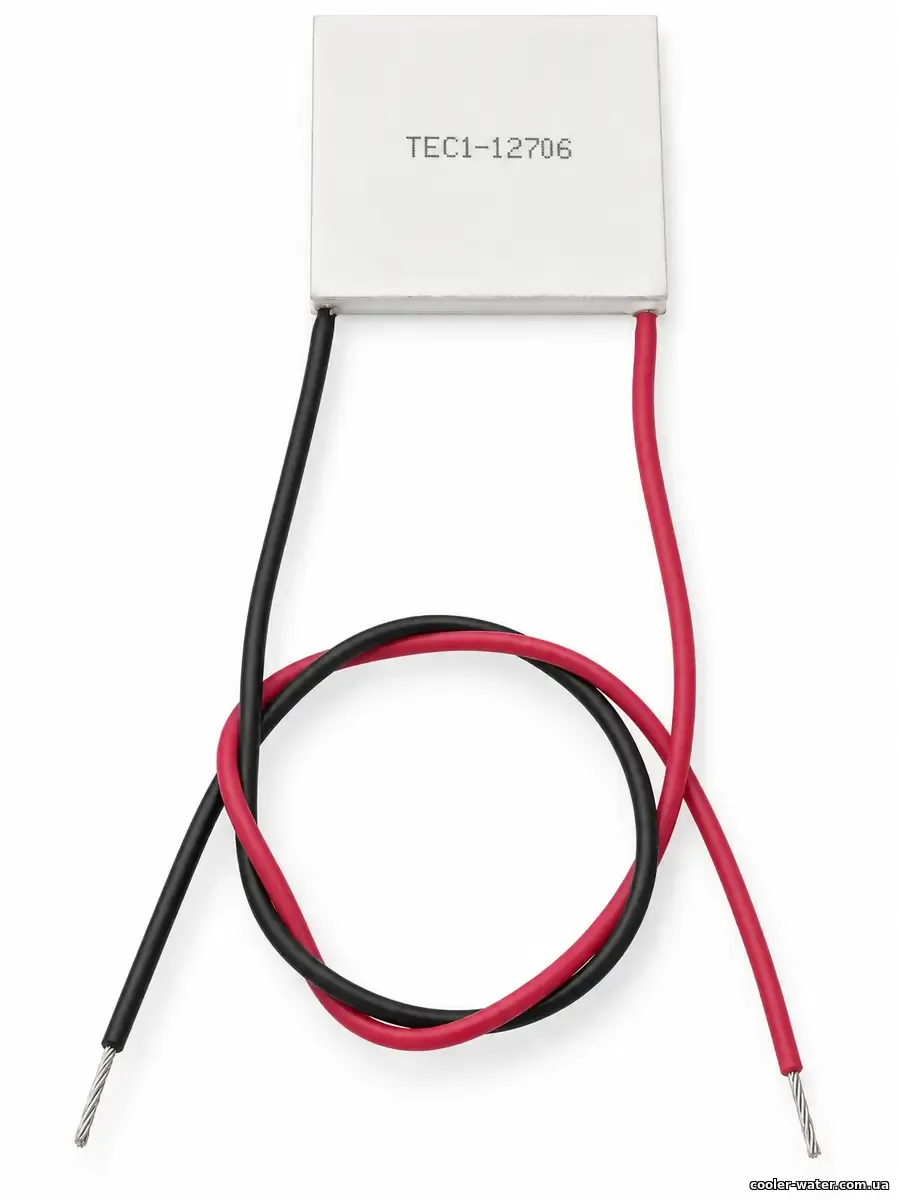

Головна є візуалізацією за двома реальними фото з маркуванням TEC1-12706 та двома проводами. Друге фото збережене для звірки. Відео є загальним прикладом ремонту й не підтверджує кожну ревізію модуля. Запчастини відправляємо по Україні Новою поштою.

Українською також шукають: модуль Пельтьє TEC1-12706, пластина електронного охолодження кулера, термоелектричний елемент 40×40 мм. Російською: модуль Пельтье TEC1-12706, пластина электронного охлаждения кулера, термоэлектрический элемент 40×40 мм.

Купити пластину Пельтьє TEC1-12706 для кулера води

Для кулерів води з електронним, некомпресорним охолодженням за збігу моделі та параметрів. Допоможемо звірити запчастину за фото.

Надішліть фото у Viber, Telegram або WhatsApp.

Запчастини відправляємо по Україні Новою поштою.

Головне фото є візуалізацією за реальними знімками пластини; маркування, два проводи та їх кінці звірені з вихідними фото.
